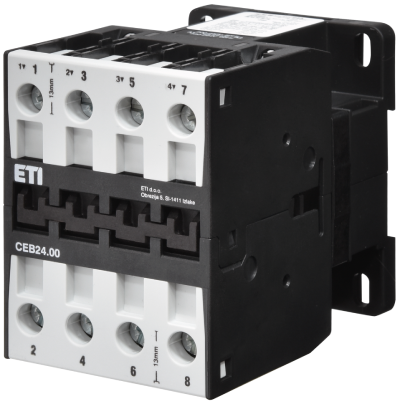

4-polige Motorschütze

Einführung

ETI Produktserie

Die CEB-Serie von ETI bietet ein Sortiment an 4-poligen Motorschützen für verschiedene industrielle Anwendungen. Diese Schütze sind für die anspruchsvollen Anforderungen von Motorsteuerstromkreisen ausgelegt und gewährleisten zuverlässigen Betrieb und Sicherheit.

Hauptmerkmale der ETI CEB-Serie:

• Breites Spektrum an Bemessungsströmen: Erhältlich in verschiedenen Größen mit Bemessungsströmen von 10A bis 74A (AC3) und damit für ein breites Spektrum an Motorgrößen und Leistungsanforderungen geeignet.
• Hohe Isolationsspannung: Für Systeme mit einer Bemessungsisolationsspannung (Ui) von 690V ausgelegt und für die meisten industriellen Anwendungen geeignet.
• AC- und DC-Spulenspannungen: Mit verschiedenen AC- und DC-Spulenspannungen erhältlich, sodass das passende Modell für Ihren Steuerstromkreis ausgewählt werden kann.
• Integrierte Hilfskontakte: Alle Modelle sind standardmäßig mit integrierten Hilfskontakten ausgestattet und bieten dadurch Flexibilität für Steuerungs- und Überwachungsfunktionen. Größere Modelle können mit zusätzlichen Hilfskontaktblöcken ausgestattet werden.
• Mechanische Verriegelungen: Verfügbare mechanische Verriegelungen verhindern den gleichzeitigen Betrieb von Schützen in kritischen Anwendungen wie der Drehrichtungsumkehr von Motoren oder zur Gewährleistung des sicheren Betriebs automatischer Umschaltsysteme (ATS-Systeme).
• Normenkonformität: Die CEB-Serie entspricht den relevanten IEC- und EN-Normen (IEC 947-4-1, EN 60947-4-1, VDE 0660) und gewährleistet damit Sicherheit und die Einhaltung industrieller Vorschriften.

Vorteile der CEB-Serie

• Zuverlässigkeit und Langlebigkeit: Für eine lange Lebensdauer und zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen ausgelegt.
• Sicherheit und Konformität: Die Einhaltung internationaler Normen gewährleistet einen sicheren und zuverlässigen Betrieb.
• Einfache Installation und Wartung: Für eine einfache Installation und komfortable Wartung ausgelegt.
• Vielseitigkeit für unterschiedliche Anwendungen: Ein breiter Betriebsbereich und die Kompatibilität mit verschiedenem Zubehör machen die CEB-Serie für ein breites Spektrum an Anwendungen geeignet.

Anwendung

Vorteile von 4-poligen Schützen

• Vollständige Stromkreistrennung: Sie ermöglichen die Trennung sowohl der Außenleiter als auch des Neutralleiters und erhöhen dadurch die Sicherheit bei Wartungsarbeiten oder der Fehlersuche.
• Steuerung des Neutralleiterstroms: Sie ermöglichen die Steuerung und Überwachung des Neutralleiterstroms, was für bestimmte Anwendungen von entscheidender Bedeutung sein kann.
• Lastverteilung in Drehstromsystemen: Durch die Steuerung des Neutralleiters können sie dazu beitragen, die Lasten zwischen den Phasen in Drehstromsystemen auszugleichen, die Effizienz zu optimieren und Phasenunsymmetrien zu vermeiden.
