Einführung

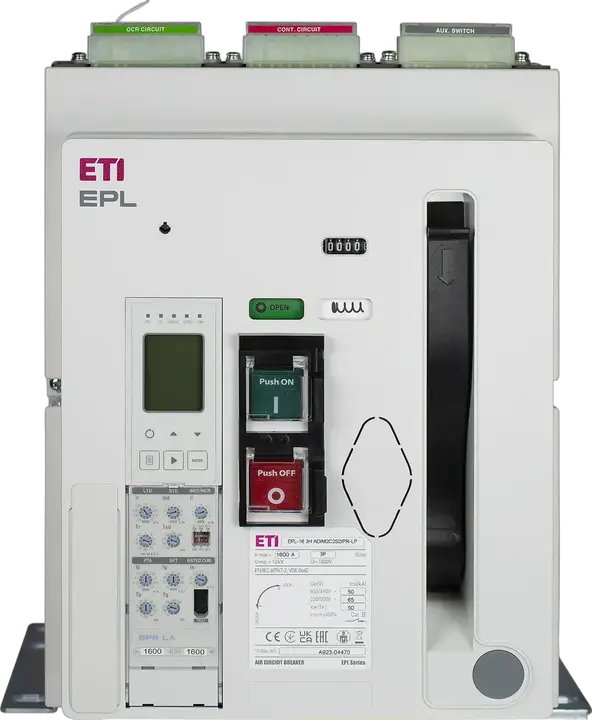

Luftleistungsschalter (ACBs) sind wichtige Komponenten in elektrischen Energieversorgungssystemen und bieten einen zuverlässigen Schutz für Verteilerleitungen, Generatoren und andere Betriebsmittel mit hohen Strömen. Diese Leistungsschalter nutzen Luft als Isolier- und Lichtbogenlöschmedium und eignen sich dadurch für Anwendungen mit hohen Strömen. ACBs sind dafür ausgelegt, den Stromfluss bei Überlast oder Kurzschluss automatisch zu unterbrechen, wertvolle Betriebsmittel zu schützen und die Stabilität von Stromverteilungsnetzen sicherzustellen.

Merkmale

High Breaking Capacity

The EPL/EPH series ACBs have a maximum breaking capacity of 150 kA (at 500V, EPH D Frame). This ensures the safe protection of equipment from abnormal phenomena like harmonics.

IR Sensor Application

The series supports the application of IR sensors for temperature monitoring. The sources provide guidelines for optimal installation and usage of the IR sensor, including recommended distances, surface preparation, and address/baud rate settings.

Temperature Sensor

An integrated temperature sensor provides reliable high-temperature measurement by monitoring the heat source. (Measurement range: -5 - 250 degrees Celsius).

Retrofit Capability: ETI provides customized retrofit ACBs that are compatible with previously installed ACBs. This allows for seamless integration with existing systems without needing to replace busbars or external boxes, minimizing downtime and construction time.

Horizontal/Vertical Bus Bar Terminal: The bus bar terminal can be configured for either horizontal or vertical connection, providing flexibility for various panel structures.

Draw-In/Out Device: For easy maintenance, a draw-in/out device can be attached to the ACB body. This allows for the ACB to be isolated, tested, and removed from the cradle without disrupting power.

100% N Phase Current Flow Capacity: All models in the EPL/EPH series feature 100% N phase current flow capacity. This protects against abnormal events like harmonics and ensures stable power supply.

Comprehensive Protection with OCR: The EPL/EPH series are equipped with highly functional Over Current Relays (OCRs), which provide comprehensive protection functions, including long time, short time, and instantaneous trip settings, as well as ground fault protection.

ETI Produktserie

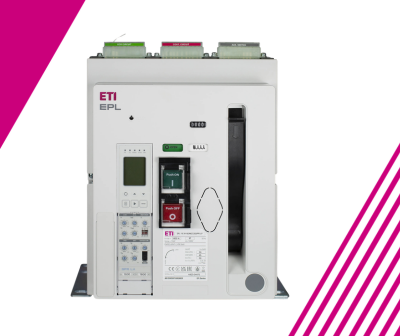

Die Luftleistungsschalter (ACBs) der Serien EPL/EPH bieten durch ihre zwei Baureihen und ihre kompakte Bauweise eine große Auswahl und erfüllen vielfältige Kundenanforderungen. Diese ACBs sind für unterschiedliche Einsatzbereiche ausgelegt und eignen sich für verschiedene Anwendungen, darunter Industriegebäude, Rechenzentren und der Gerätebau.

Die ACBs der Serien EPL/EPH sind von DEKRA und KERI gemäß den Normen IEC 60947-1 und IEC 60947-2 zertifiziert und gewährleisten damit Sicherheit und Zuverlässigkeit.
Sie tragen außerdem die CE-Kennzeichnung und erfüllen damit die europäischen Anforderungen an Sicherheit, Gesundheit und Umweltschutz.

Die ACBs der Serien EPL/EPH sind in verschiedenen Ausführungen für unterschiedliche Anwendungen erhältlich.

EPL-Serie: Erhältlich in den Rahmengrößen A und B mit Bemessungsströmen von 630A bis 3200A.

EPH-Serie: Erhältlich in den Rahmengrößen A, B, C und D mit Bemessungsströmen von 630A bis 6300A.

OCRs der Typen N, A, P und H: Die Serie bietet mehrere Typen von Überstromauslösern mit unterschiedlichen Funktionen. Dazu gehören grundlegender Überstromschutz, NFC-Funktionalität, Fehleraufzeichnung, Wellenformerfassung, Kommunikationsprotokolle (MODBUS) und Funktionen zur Leistungsüberwachung.

Die Luftleistungsschalter der Serien EPL/EPH bieten eine zuverlässige, sichere und flexible Lösung für ein breites Anwendungsspektrum. Mit ihrem hohen Ausschaltvermögen, ihren Nachrüstmöglichkeiten, umfassenden Schutzfunktionen und der Einhaltung internationaler Normen stellen die ACBs der Serien EPL/EPH eine robuste Lösung für industrielle Anwendungen dar.

Anwendung

Zuverlässiger Schutz und sichere Steuerung für elektrische Niederspannungssysteme

Luftleistungsschalter (ACBs) sind wichtige Komponenten in Niederspannungsverteilungssystemen. Sie werden hauptsächlich eingesetzt, um elektrische Stromkreise und Betriebsmittel vor Schäden durch Überlast, Kurzschluss und Erdschluss zu schützen. Zusätzlich zu ihrer Schutzfunktion ermöglichen ACBs das sichere Schalten und Trennen von Stromquellen bei Wartungsarbeiten oder in Notfällen.

ACBs sind für Anwendungen mit hohen Strömen ausgelegt, typischerweise über 800 A, und werden am häufigsten in Hauptstromverteilungssystemen eingesetzt. Ihre Fähigkeit, hohe Fehlerströme abzuschalten, sowie ihre lange mechanische und elektrische Lebensdauer machen sie für anspruchsvolle Einsatzbedingungen geeignet.

Hauptmerkmale:

Hohes Ausschaltvermögen für zuverlässigen Schutz in kritischen Anwendungen.
Breiter Bereich an Bemessungsströmen und Rahmengrößen.
Auslöseeinheiten in thermisch-magnetischer oder moderner elektronischer Ausführung erhältlich.

Einstellbare Schutzparameter für selektive Koordination und Systemoptimierung.
Modularer Aufbau für einfache Installation, Wartung und Erweiterung.
Kommunikations- und Fernsteuerungsoptionen für intelligentes Energiemanagement (bei erweiterten Modellen).

Hauptverteilungen in Industrie- und Gewerbegebäuden.
Energieverteilung in Infrastrukturprojekten.
Schutz von Generatoren und Transformatoren.

Kritische Systeme in Krankenhäusern, Rechenzentren und Flughäfen.
Anlagen für erneuerbare Energien und Notstromsysteme.

Hohes Sicherheitsniveau für Personen und Betriebsmittel.
Hohe Flexibilität bei Systemauslegung und Konfiguration.
Lange Lebensdauer und hohe mechanische Belastbarkeit.
Einhaltung internationaler Normen (z. B. IEC 60947-2).

Luftleistungsschalter sind eine robuste und flexible Lösung für moderne elektrische Netze und gewährleisten einen unterbrechungsfreien Betrieb sowie den Schutz des Systems unter allen Bedingungen.
