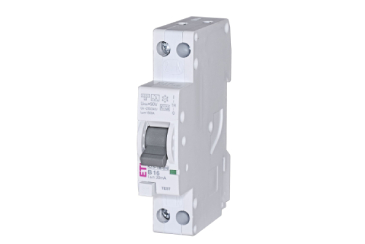

Fehlerstrom- und Überstromschutz RCBO

Einpolige Schaltung:

Es wird nur die Phase geschaltet, während der N-Pol nicht getrennt wird.

Spannungsabhängiger Betrieb:

Arbeitet bei Spannungen über 85V.

Plombierungsmöglichkeit:

Kann zum Schutz vor unbefugter Betätigung verplombt werden.

Verbesserter Schutz:

Bietet einen verbesserten Berührungsschutz der unter Spannung stehenden Teile der Anschlussklemmen.

Plombierungsmöglichkeit:

Ermöglicht die Plombierung in der EIN- und AUS-Stellung.

Testknopf:

Ermöglicht dem Benutzer die Überprüfung der Fehlerstromschutzfunktion.

Sonderausführungen:

Erhältlich mit LED-Statusanzeige, als B-Typ sowie mit AFDD-Funktion.

Einspeisung von oben oder unten:

Die Einspeisung ist sowohl über die oberen als auch über die unteren Anschlussklemmen möglich und bietet dadurch mehr Flexibilität bei der Installation.

Zwei- und vierpolige Ausführungen:

KZS-2M ist ein 2-poliger FI/LS-Schalter, während KZS-4M in 3-poligen und 4-poligen Ausführungen erhältlich ist.

Hilfsschalter (PS KZS-2M/4M):

Ermöglicht die Fernsignalisierung des Schaltzustands des FI/LS-Schalters.

Eindeutige Statusanzeige:

LEDs zeigen unterschiedliche Zustände bei Überlast/Kurzschluss, Fehlerstromauslösung und manueller Betätigung an.

Interne Kontaktstellungsanzeige:

Ermöglicht die visuelle Erkennung des Kontaktzustands (offen oder geschlossen).

Brandschutz:

Erkennt Fehlerlichtbögen und unterbricht den Stromkreis, um mögliche Brände infolge fehlerhafter elektrischer Verdrahtung zu verhindern.

Selbsttestfunktion:

Überprüft die ordnungsgemäße Funktion der AFD-Funktion.

LED-Fehleranzeige:

Signalisiert verschiedene Fehlerarten durch spezifische LED-Blinksequenzen.

Überstromschutz:

FI/LS-Schalter verfügen über einen thermisch-magnetischen Auslösemechanismus, ähnlich wie Leitungsschutzschalter. Bei einer Überlast erwärmt sich das thermische Auslöseelement, wodurch sich der Bimetallstreifen verbiegt und die Abschaltung des Stromkreises auslöst. Bei einem Kurzschluss reagiert der elektromagnetische Auslöser unverzüglich und erzeugt ein starkes Magnetfeld, das den Auslösemechanismus betätigt.

Fehlerstromschutz:

FI/LS-Schalter verwenden einen empfindlichen Summenstromwandler, der kontinuierlich die durch Außenleiter und Neutralleiter fließenden Ströme überwacht. Wird ein Fehlerstrom erkannt, wird in der Erfassungsspule ein kleiner Strom induziert, der den Auslösemechanismus aktiviert. Dadurch löst der FI/LS-Schalter aus und unterbricht den Stromkreis.

Typ AC:

Sensibel auf rein sinusförmige Wechselstromfehler.

Typ A:

Sensibel auf sinusförmige Wechselstromfehler und pulsierende Gleichstromfehler.

Typ B:

Sensibel auf sinusförmige Wechselstromfehler, pulsierende Gleichstromfehler und glatte Gleichstromfehler. Die Auslösewerte sind bis 1kHz definiert.

• Polzahl: Diese entspricht der Anzahl der aktiven Leiter, die durch den FI/LS-Schalter geschützt werden (z. B. 1p+N für einphasige und 3p+N für dreiphasige Anwendungen).
• Bemessungsstrom (In): Der maximale Strom, den der FI/LS-Schalter dauerhaft führen kann, ohne auszulösen.
• Bemessungsfehlerstrom (I∆n): Bestimmt die Empfindlichkeit des FI/LS-Schalters und damit die Höhe des Fehlerstroms, bei der eine Auslösung erfolgt.

• Auslösecharakteristik: Sie definiert das Auslöseverhalten des Überstromschutzes und wird typischerweise in die Charakteristiken B und C eingeteilt. FI/LS-Schalter mit Charakteristik B reagieren empfindlicher und eignen sich zum Schutz empfindlicher elektrischer Betriebsmittel. FI/LS-Schalter mit Charakteristik C sind für Stromkreise mit höheren Einschaltströmen, beispielsweise bei Motoren, ausgelegt.
• Kurzschlussschaltvermögen: Gibt den maximalen Kurzschlussstrom an, den der FI/LS-Schalter sicher unterbrechen kann.
• Fehlerstromtyp: Die jeweilige Fehlerstromart, für deren Erkennung der FI/LS-Schalter ausgelegt ist (AC, A, B).
