ETI HV (Hochspannungs-Strombegrenzungssicherungseinsätze) mit der Bezeichnung VVT TD3 sind zum Schutz von Geräten in Schaltanlagen und anderen Betriebsmitteln (Verteiltransformatoren, Leistungskondensatoren, Mittelspannungsmotoren) vor thermischen und dynamischen Auswirkungen von Kurzschlüssen und Überströmen ausgelegt.

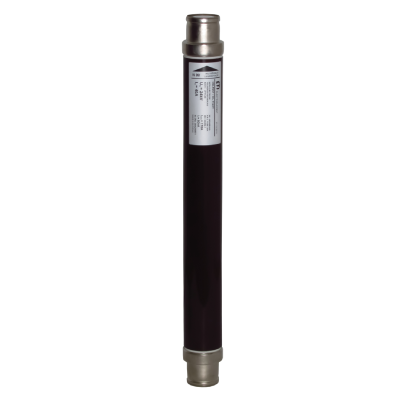

ETI-Hochspannungssicherungseinsätze sind auch in Ausführungen erhältlich, die speziell für den Einsatz mit flüssigkeitsgefüllten Transformatoren entwickelt wurden. Diese Sicherungseinsätze bieten einen zuverlässigen Schutz von Transformatoren vor den schädlichen Auswirkungen von Kurzschlüssen und Überströmen.
Wie alle ETI-Hochspannungssicherungseinsätze verfügen auch diese spezialisierten Modelle über folgende Merkmale:
Geringe Temperaturerhöhung aufgrund niedriger Verlustleistung.
Niedrige Mindestausschaltströme.
Zuverlässiges Dichtungssystem zur Verhinderung des Eindringens von Feuchtigkeit.
Niedrige Schaltspannungen.
Die für flüssigkeitsgefüllte Transformatoren ausgelegten Sicherungseinsätze verfügen über eine robuste Konstruktion, die den anspruchsvollen Bedingungen dieser Anwendung standhält. Sie werden umfassend geprüft, um eine zuverlässige Leistung und Sicherheit in flüssigkeitsgefüllten Umgebungen zu gewährleisten.
Alle Modelle dieser Serie verfügen über einen Schlagstift vom Typ VVT-D3 mit einer Schlagstiftkraft von 80 N und einem Temperaturbegrenzer. Dies gewährleistet einen zuverlässigen Schutz in flüssigkeitsgefüllten Umgebungen.
Hochspannungs-Strombegrenzungssicherungseinsätze sind wesentliche Komponenten in elektrischen Systemen, die zum Schutz von Betriebsmitteln und zur Aufrechterhaltung der Betriebssicherheit dienen. Diese Sicherungseinsätze sind speziell dafür ausgelegt, Fehlerströme schnell und wirksam zu unterbrechen und dadurch die bei einem Kurzschluss freigesetzte Energie zu begrenzen. Durch die schnelle Unterbrechung des Stromkreises schützen Hochspannungssicherungseinsätze Geräte in Schaltanlagen und anderen Betriebsmitteln (Verteiltransformatoren, Leistungskondensatoren, Mittelspannungsmotoren) vor thermischen und dynamischen Auswirkungen von Kurzschlüssen und Überströmen. Die Zeit-Strom-Kennlinien dieser Hochspannungssicherungseinsätze entsprechen der Norm IEC 60282-1, Abschnitt 3.3.3, Back-up-Sicherung.
Strombegrenzende Sicherungseinsätze arbeiten mit fortschrittlichen Werkstoffen und präzisen Konstruktionen, die schnell auf Überstrombedingungen reagieren. Sie verfügen über ein Schmelzelement, das von einem isolierenden Körper umschlossen ist und bei übermäßigem Strom schmilzt. Dabei entsteht ein Lichtbogen, der nahezu augenblicklich gelöscht wird. Diese Eigenschaft reduziert die Durchlassenergie erheblich und minimiert dadurch die thermische und mechanische Beanspruchung des umgebenden Systems. Diese Sicherungseinsätze eignen sich besonders für Anwendungen, bei denen hohe Fehlerströme ein erhebliches Risiko darstellen.
Hochspannungs-Strombegrenzungssicherungseinsätze werden häufig in Energieversorgungs-, Industrie- und erneuerbaren Energiesystemen eingesetzt und bieten eine zuverlässige Lösung zum Schutz elektrischer Infrastrukturen. Sie eignen sich für den Einbau in:
Innen- und Außen-RMU-Schaltanlagen (Ring Main Units)
SF6-isolierte Gehäuse
besondere Betriebsbedingungen (abweichend von den normalen Bedingungen gemäß Abschnitt 4.1 der Norm IEC 60282-1).
