Motorschütze CES

Einführung

ETI Produktserie

Die CES-Serie von ETI bietet ein umfassendes Sortiment an Motorschützen für verschiedene Anwendungen und Leistungsanforderungen. Diese Schütze entsprechen der Norm IEC 60947-4-1 und gewährleisten Zuverlässigkeit und Sicherheit.

Die CES-Serie umfasst drei wesentliche Größenkategorien:

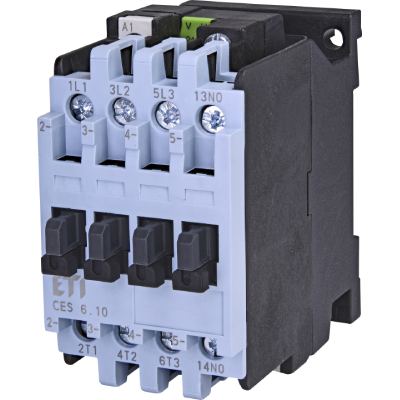

• Kleine bis mittlere Schütze (CES 6 bis CES 45): Kompakt und kosteneffizient, geeignet zur Steuerung kleiner bis mittelgroßer Motoren.
• Schütze im mittleren Leistungsbereich (CES 65 bis CES 105): Bieten eine höhere Strombelastbarkeit für größere Motoren. Hinweis: Diese Modelle können nicht auf der DIN-Schiene montiert werden.
• Hochleistungsschütze (CES 140 bis CES 400): Für anspruchsvolle Anwendungen mit hohen Stromanforderungen ausgelegt. Hinweis: Auch diese Modelle können nicht auf der DIN-Schiene montiert werden.

Hinweise zur Auswahl:

Die Auswahl des richtigen Motorschützes hängt von den spezifischen Anforderungen der Anwendung ab. Folgende Faktoren sollten berücksichtigt werden:

1. Motorleistung und Strom: Der Bemessungsbetriebsstrom (Ie) des Schützes muss gleich oder größer als der Volllaststrom des Motors sein.
2. Spannung: Die Spulenspannung muss mit der Spannung des Steuerstromkreises übereinstimmen.
3. Betriebszyklus: Die mechanische und elektrische Lebensdauer des Schützes muss für den vorgesehenen Betriebszyklus ausreichend sein.
4. Montageanforderungen: Berücksichtigen Sie den verfügbaren Montageraum und ob eine Montage auf DIN-Schiene oder Montageplatte bevorzugt wird.
5. Umgebungsbedingungen: Stellen Sie sicher, dass das Schütz für die Betriebstemperatur und die jeweiligen Umgebungsbedingungen geeignet ist.

Anwendung

Motorschütze sind elektromechanische Schalter, die zur Steuerung und zum Schutz von Elektromotoren und anderen elektrischen Lasten mit hoher Leistung ausgelegt sind. Sie werden typischerweise in industriellen und gewerblichen Anwendungen für ein breites Spektrum von Aufgaben eingesetzt, darunter:

• Steuerung großer Motoren in Pumpen, Ventilatoren, Kompressoren und Förderanlagen.
• Automatisierung industrieller Prozesse.
• Schalten von Beleuchtungs- und Heizungssystemen.
