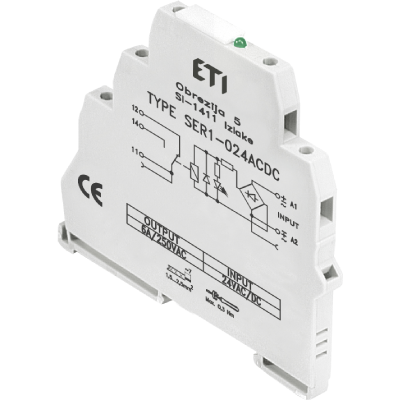

schmale Relais

ETI bietet die Serien SER1 (elektromechanisch) und SSR1 (Halbleiter) ultraflacher Koppelrelais an. Mit einer kompakten Breite von nur 6,2 mm sind diese Relais für eine hochdichte Montage in Anwendungen mit begrenztem Platzangebot ausgelegt, ohne dabei Kompromisse bei Leistung und Zuverlässigkeit einzugehen. Ideal für Automatisierungs-, Steuerungs- und Schnittstellenanwendungen.

Hauptmerkmale und Vorteile:

• Maximale Platzersparnis: Das schlanke 6,2-mm-Design ermöglicht erhebliche Platzeinsparungen in Schaltschränken und Reihenklemmen.
• Vielseitige Optionen: Wählen Sie zwischen dem elektromechanischen Relais SER1 mit 1 Wechslerkontakt für allgemeine Schaltanwendungen oder dem Halbleiterrelais SSR1 mit 1 Schließerkontakt (Triac-Ausgang) für schnelles und geräuschloses Schalten.
• Einfache Installation: Für die direkte Montage auf 35-mm-DIN-Schienen gemäß PN-EN 60715 ausgelegt.
• Vereinfachte Verdrahtung: Verwenden Sie die Verbindungsbrücke SR-TERMINAL, um gemeinsame Ein- oder Ausgangssignale einfach zu überbrücken und den Verdrahtungsaufwand zu reduzieren.
• Visuelle Statusanzeige: Die integrierte grüne LED-Anzeige ermöglicht eine sofortige visuelle Kontrolle des Betriebszustands des Relais.
• Robuste Leistung (SER1): Zuverlässiges Schalten mit dem Kontaktmaterial AgSnO2, ausgelegt für bis zu 6 A / 250 V AC. Hohe elektrische und mechanische Lebensdauer.
• Zuverlässigkeit durch Halbleitertechnik (SSR1): Bietet die Vorteile des Halbleiterschaltens, darunter hohe Schaltfrequenz, kein Kontaktprellen und geräuschloser Betrieb, ausgelegt für 1,2 A / 400 V AC.
• Großer Bereich an Eingangsspannungen: Erhältlich mit Bemessungsspannungen von 24 V AC/DC und 230 V AC/DC.
• Sichere Anschlüsse: Für zuverlässige Kabelverbindungen mit einem maximalen Leiterquerschnitt von 2,5 mm² und einem Anzugsdrehmoment von 0,3 Nm ausgelegt
