Zubehör für MLBS..CO

Einführung

ETI Produktserie

Für MLBS..CO-Geräte steht folgendes Zubehör zur Verfügung, unterteilt nach seiner Hauptfunktion:

• Brückenschienen: Brückenschienen ermöglichen die Verbindung zwischen zwei Leistungsklemmen derselben Polarität. Bei MLBS..CO-Geräten dienen sie zum Brücken von Leistungsklemmen an der Ober- oder Unterseite des Schalters.
  • Für 4-polige MLBS..CO (63A - 630A)
  • Für 3-polige MLBS..CO (250A - 630A)

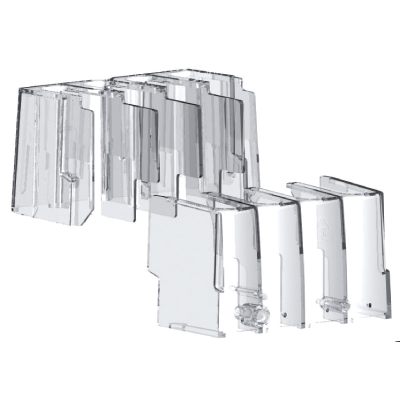

• Klemmenabdeckungen / Anschlussabdeckungen: Dieses Zubehör bietet wichtigen Berührungsschutz und Phasentrennung und schützt vor unbeabsichtigtem Kontakt mit Klemmen oder Anschlusskomponenten.
  • Für 4-polige MLBS..CO (63A - 630A):
  • Für 3-polige MLBS..CO (250A - 630A):

• Hilfskontakte: Hilfskontakte ermöglichen voreilendes Öffnen und die Signalisierung der Schaltstellungen.
  • MLBS-PS11: Kompatibel mit MLBS 250-630.

• MLBS-Zubehör für die Verdrahtung (Automatisierungssteuerung): Dieses spezielle Zubehör erleichtert die Integration von MLBS..CO in automatische Umschaltsysteme, insbesondere in Verbindung mit einer ATSC25-Steuerung.
  • Spannungsabgriffe: Spannungsabgriffe ermöglichen die direkte Spannungsabnahme an den Leistungsklemmen. Dadurch können beispielsweise ein Steuerkreis oder Signalleuchten zur Anzeige der Spannungsquellen versorgt werden.
  • Kabelsatz: Der ATSC25-Kabelsatz bietet eine schnelle und zuverlässige Lösung für den Anschluss eines MLBS-Lasttrennumschalters an eine ATSC25-Steuerung und ermöglicht so den Aufbau eines automatischen Umschaltsystems.

Anwendung

Der motorbetriebene Lasttrennumschalter (MLBS..CO) ist ein anspruchsvolles Schaltgerät für die Umschaltung unter Last zwischen zwei dreiphasigen Spannungsquellen, die hauptsächlich ferngesteuert über spannungsfreie Kontakte oder eine externe automatische Steuerung erfolgt. MLBS..CO-Geräte nutzen eine Kontaktführungstechnologie, die einen konstanten Kontaktanpressdruck sicherstellt und vor vorzeitigen Fehlern schützt. Zur Beibehaltung der Schaltstellung ist keine Spannungsversorgung erforderlich, wodurch die Last vor Spannungsschwankungen geschützt wird.

Obwohl der MLBS..CO ein motorbetriebener Lasttrennumschalter ist, steht eine Reihe wichtiger Zubehörteile zur Verfügung, um seine Funktionalität zu erweitern, die Sicherheit zu gewährleisten und die Integration in automatisierte Systeme zu erleichtern. Dieses Zubehör unterstützt verschiedene Anwendungen, darunter Generatoren, Heizungen, Klimaanlagen, Ventilatoren und Telekommunikation. Die Steuer- und Motoreinheit des MLBS..CO kann durch Lösen von nur vier Schrauben einfach ausgetauscht werden, ohne die vorhandene Verdrahtung zu verändern. Darüber hinaus kann die Wartung problemlos unter Last durchgeführt werden, wobei weiterhin ein Handbetrieb möglich ist. Die MLBS..CO-Lasttrennumschalter wurden nach IEC 60947-3 und IEC 60947-6-1 entwickelt, geprüft und zugelassen.

Dieses Zubehör bietet wichtige Funktionen wie:

• Schutz vor unbeabsichtigtem Kontakt mit spannungsführenden Teilen.
• Erleichterung der elektrischen Anschlüsse.
• Bereitstellung wichtiger Rückmelde- und Steuersignale für die Systemautomatisierung.
• Ermöglichung einer einfachen Integration mit Steuerungen für automatische Umschaltsysteme (ATS).
