Einführung

Umfassendes Zubehörsortiment zur Erweiterung der Funktionalität und der Einsatzmöglichkeiten der Motorschutzschalter der Serien MSP und MPE.

ETI Produktserie

ETI präsentiert das Zubehörsortiment zur Erweiterung der Funktionalität und der Einsatzmöglichkeiten der Motorschutzschalter der Serien MSP und MPE.

Die Motorschutzschalter MSP0 und MSP1 können mit verschiedenem Zubehör für erweiterte Steuerungs- und Signalisierungsfunktionen ergänzt werden.

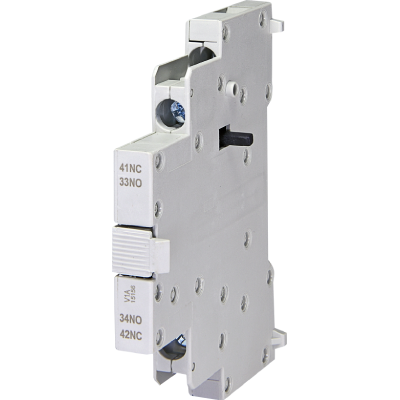

Hilfskontakte:
- MSP-AS und MSP-PS11
- Beide Typen verfügen über 1NO+1NC-Kontakte.
- Bemessungsbetriebsstrom für AC-15 bei verschiedenen Spannungen: 3A/230V, 1.5A/400V, 1A/500V.
- Für die Montage auf der rechten Seite des MSP ausgelegt.
- Jeweils mit einer Breite von 9mm.

Kurzschluss-Signalkontakte:
- MSP-IZ2, MSP-IZ3 und MSP-IZ4
- Diese sind ebenfalls für die Montage auf der rechten Seite des MSP ausgelegt.
- Zu den spezifischen Ausführungen gehören MSP-IZ2 (50), MSP-IZ3 (50) und MSP-IZ4 (100).

Arbeitsstromauslöser:
- MSP-TA1 und MSP-TA2.
- Diese arbeiten in einem Bereich von 0.7-1.1 des Bemessungsspannungswertes (Un).
- Montage auf der linken Seite des MSP.
- Jeweils mit einer Breite von 18mm.

Unterspannungsauslöser:
- MSP-A 230, MSP-A 24 und MSP-U 240 .
- Erhältlich für verschiedene AC- und DC-Spannungen: 230 VAC (220-230V 50Hz, 154-253 VAC), 24 VAC (24V 50Hz, 24-60V DC, 16.8-26.4 VAC, 16.8-66VDC) und 240 V 50Hz (204-264 VAC).
- Für das Halten beträgt der Betriebsbereich 0.85-1.1Un und die Auslösespannung 0.35-0.7 Un.
- Montage auf der linken Seite des MSP.
- Jeweils mit einer Breite von 18mm.

Anschlussklemmen:
- Umfasst Sammelschienenanschlüsse zur Verbindung von 2, 3 oder 4 MSP.
- Ebenfalls erhältlich sind 3-phasige netzseitige Anschlussklemmen, mit oder ohne Kombination mit MSP-IZ-Kontakten.

Die Leistungsschalter der MPE-Serie bieten ebenfalls ein umfassendes Zubehörsortiment für unterschiedliche Anwendungen, einschließlich Steuerung, Signalisierung und erweitertem Schutz.

Hilfskontaktblöcke:
- Frontmontage (ACBFE-11, ACBFE-20): Diese verfügen über 1NO+1NC-Kontakte. Sie sind so ausgelegt, dass die Breite des MPE nach der Montage unverändert bleibt.
- Montage auf der linken Seite (ACBSE-11, ACBSE-20): ACBSE-11 bietet 1NO+1NC, während ACBSE-20 2NO bietet. Diese können mit frontmontierbaren Hilfskontaktblöcken kombiniert werden.

Auslöse-Signalkontaktblock:
- TSBE: Bietet 1NO + Alarm und 1NC für jeden Stromkreis. Er ermöglicht eine separate Anzeige von Auslösung und Kurzschluss. Er wird auf der linken Seite montiert und ermöglicht die Montage zusammen mit seitlichen Hilfskontaktblöcken.

Arbeitsstromauslöser:
- SRMPE-Z20: Arbeitet mit Betätigungsspannungen von 200-240V AC. Die Ansprechspannung beträgt das 0.7-Fache der Bemessungsspannung (Ue). Er wird auf der rechten Seite montiert.

Unterspannungsauslöser:
- URMPE-N für 230-240V AC und URMPE-U für 400-415V AC. Diese werden auf der rechten Seite montiert.

Skalenabdeckung:
- SCMPE.

Steckanschlüsse:
- PLMPE.

Isolierte Gehäuse (IP55):
- MPEE55G und MLPEE55G, mit den „E“-Varianten MPEE55G-E und MLPEE55G-E.
- Erhältlich mit schwarz/grauen Drehknebeln. Diese verfügen über eine integrierte PE(N)-Klemme, können in der AUS-Stellung mit 3 Vorhängeschlössern verriegelt werden und besitzen oben und unten jeweils zwei metrische M25-Kabeleinführungs-Ausbrechöffnungen.
- Ebenfalls mit rot/gelben Drehknebeln erhältlich. Diese sind für den Einsatz als Not-Halt-Schalter gemäß IEC/EN 60204 geeignet und verfügen ebenfalls über eine integrierte PE(N)-Klemme, die Möglichkeit zur Verriegelung in der AUS-Stellung mit 3 Vorhängeschlössern sowie zwei metrische M25-Kabeleinführungs-Ausbrechöffnungen.

Neutralleiterklemme:
- NL-MPEE: Für den Anschluss eines 5. Leiters ausgelegt.

Gehäuse für Unterputzmontage (IP55):
- FMEE55 (schwarz) und FMEE55-E (rot/gelb).
- Für die Montage des MPE an einer Schaltschranktür ausgelegt. Sie verfügen über eine geformte Kunststoff-Frontplatte mit Drehbetätigungsmechanismus, sind in der AUS-Stellung verriegelbar und ermöglichen den Einbau von Zubehör wie ACBFE-11, ACBSE-11/ACBSE-20, URMPE/SRMPE und Signalleuchten.

Signalleuchten:
- Erhältlich in Rot (PLE230, PLE400), Grün (PLE230G, PLE400G) und Weiß (PLE230W, PLE400W).
- Spannungsoptionen umfassen 210-230V und 400-560V.

Türkupplungs-Drehknebel (IP55):
- RMMPE130 und RMMPE330 (schwarz/grau).
- RMMPE130E und RMMPE330E (rot/gelb).
- Mit Verlängerungswelle (Längen 130-155mm oder 330-355mm, kürzbar auf mindestens 80mm).
- Geeignet für Schaltschranktüren mit einer Dicke von 1 bis 3.5mm.
- Geeignet für den Einsatz als Hauptschalter (IEC/EN60204), mit Anzeige der Stellungen EIN/AUS/Ausgelöst.
- Kann in der AUS-Stellung mit 3 Vorhängeschlössern verriegelt werden, und der MPE kann auch bei einer Drehung um 90 Grad verwendet werden.

Verbindungsmodul Leistungsschalter-Schütz:
- ECCMPE07 (für CE07) und ECCMPE25(für Schütze CEM9…25).
- Ermöglicht die elektrische und mechanische Verbindung zwischen dem Motorschutzschalter MPE25 und einem Schütz.
- Hinweis: ECCMPE25 ist speziell nur für Schütze mit AC-Spule vorgesehen.
