Zubehör für RCBO

Einführung

ETI Produktserie

Dieses Zubehör erweitert die Funktionalität und die Überwachungsmöglichkeiten der Fehlerstromschutzschalter mit integriertem Überlast- und Kurzschlussschutz:

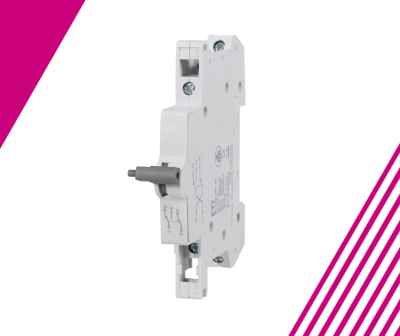

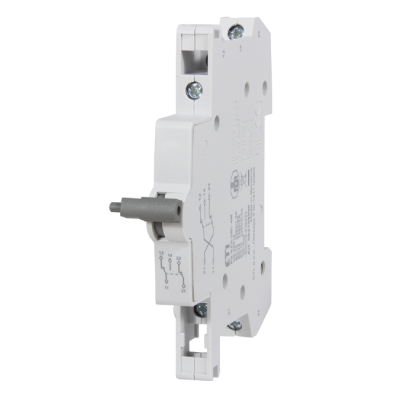

1. Hilfsschalter PS KZS-2M/4M

Die Hauptfunktion eines Hilfs-/Signalschalters besteht in der Fernanzeige des Zustands des RCBO (z. B. ausgelöst oder eingeschaltet). Dies ist nützlich für die Fernüberwachung der elektrischen Anlage oder für die Integration in Gebäudeleitsysteme.

• Dieser Hilfsschalter ist speziell für die Verwendung mit den RCBOs der Serien KZS-2M und KZS-4M ausgelegt.
• Er dient zur Fernanzeige des RCBO-Zustands und wird auf der rechten Seite des RCBO montiert.
• Der PS KZS-2M/4M kann nachträglich angebaut werden.
• Die Einbaubreite dieses Hilfsschalters beträgt 0.5 Teilungseinheiten (9 mm).
• Während des Anbaus muss der RCBO ausgeschaltet sein.
• Dieser Hilfsschalter kann mit RCBOs verwendet werden, die nach dem 1. 10. 2018 hergestellt wurden. Das Produktionsdatum ist auf der Unterseite des Produkts oder oberhalb der Testtaste sichtbar und muss größer als 18401 sein.
• Die Anschlussklemmen sind berührungssicher.
• Technische Daten:
  • Bemessungsspannung: 230V AC/DC, 110V DC
  • Bemessungsfrequenz: 50/60Hz, DC
  • Schutzart: IP 20 (IP 40)
  • Klemmbereich: 1.5mm²
  • Anschlussschraube: M3 PH1
  • Anzugsdrehmoment: max 0.5Nm
  • Betriebstemperatur: -25°C ... +40°C
  • Lagertemperatur: -40°C ... +70°C
  • Kontakte: 1x NC (Öffner), 1x NC/NO (Öffner/Schließer)
  • Einbaulage: beliebig
• Standard: EN 62019
• Zustand der Anschlüsse des Hilfsschalters in Abhängigkeit vom Schaltzustand des Schutzschalters:
  • NO (Schließer): Stellt bei Betätigung den Kontakt her.
  • NC (Öffner): Unterbricht bei Betätigung den Kontakt.
• 1 - Kontakt, 0 - ohne Kontakt.
• Eignung: Die Tabelle auf Seite 64 zeigt die Kompatibilität:
  • KZS-2M: Kompatibel
  • KZS-4M 3p: Kompatibel
  • KZS-4M 3p+N: Kompatibel
  • KZS-1M, KZS 1M-FN, KZS-2M2p, KZS-4M2p, AFDD: Nicht kompatibel

Dieses Zubehör stellt eine wertvolle Erweiterung der Funktionalität der ASTI-RCBO-Baureihe dar und ermöglicht die Fernüberwachung sowie die Integration in komplexere elektrische Installationen für erhöhte Sicherheit und eine bessere Zustandsüberwachung des Systems.
