001100304

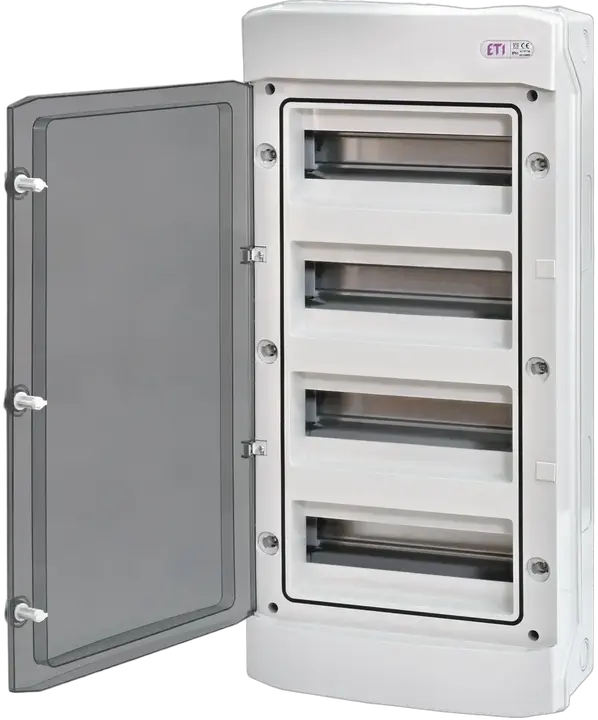

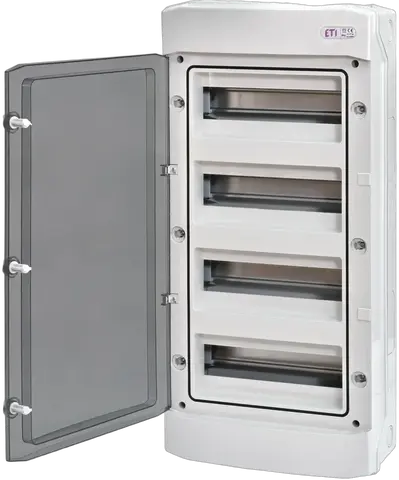

ECH-48PT Verteilerkasten
- ETI-Code:
- 001100304
- Reihen:
- 4
- Katalog Gruppe 1:
- ECH Aufputz Kunststoffverteilerkasten IP65

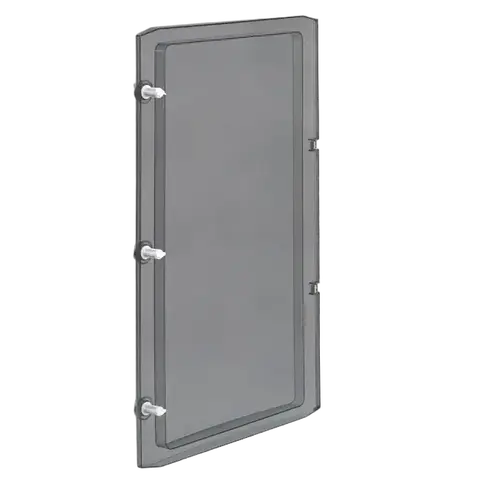

- Art der Tür:
- Transparente Tür
- Montagetyp:
- Aufputzmontage
- IP-Schutzart:
- IP65
- Rahmengröße (Anzahl der Reihen):
- 4
- Anzahl der TE (gesamt/pro Reihe):
- 48/12
- Tür (Material, Farbe):
- Transparent, Kunststoff
- Gehäusebasis (Material, Farbe):
- Kunststoff, Grau
- Anzahl der PE/N-Klemmen (Anschlüsse):
- 20
- Glühdrahttest:
- 650 °C
- Bemessungsspannung DC:
- 1500 V
- Bemessungsstrom:
- 63 A
- Bemessungsspannung AC:
- 400 V
21 Logistik
Produkt
- Gewicht
- 3,214 kg
- Nettobreite
- 318,6 mm
- Nettohöhe
- 663,5 mm
- Nettotiefe
- 146,92 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895872795
- Gewicht der Basisverpackung
- 3,214 kg
- Höhe der Basisverpackung
- 318 mm
- Breite der Basisverpackung
- 663 mm
- Tiefe der Basisverpackung
- 142 mm
- Volumen der Basisverpackung
- 29,938 dm³
Transportverpackung
- Menge der Transportverpackung
- 5 pcs
- EAN-Code für die Transportverpackung
- 3838895872801
- Gewicht der Transportverpackung
- 16,977 kg
- Höhe der Transportverpackung
- 733 mm
- Breite der Transportverpackung
- 673 mm
- Tiefe der Transportverpackung
- 328 mm
- Volumen der Transportverpackung
- 161,805 dm³
- Palettenmenge
- 45 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Transparent cover/door
- ✓
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- ✓
- Earthing terminal block
- ✓
- UV resistant
- ✓
- Number of rows
- 4
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 664 mm
- Width in number of modular spacings
- 12
- RAL-number
- 7.035
ETIM-Klassifizierung – Version 9.0
