001101063

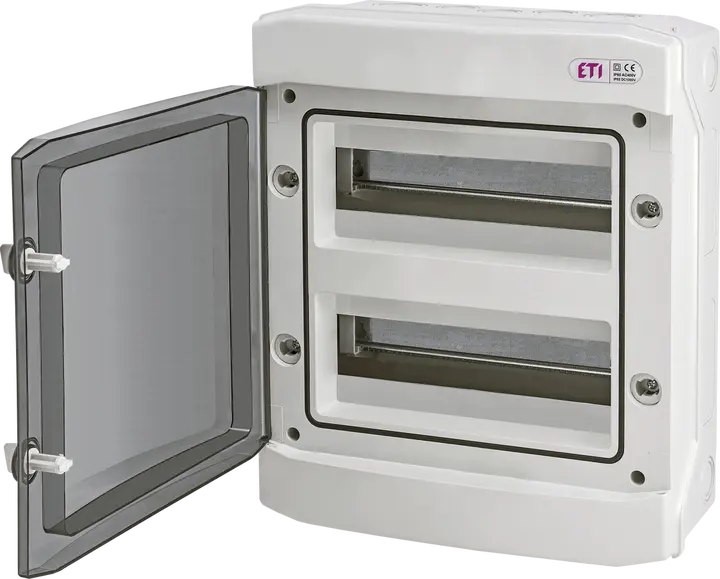

ECH-24PT Verteilerkasten
- ETI-Code:
- 001101063
- Reihen:
- 2
- Katalog Gruppe 1:
- ECH Aufputz Kunststoffverteilerkasten IP65
- Art der Tür:
- Transparente Tür
- Montagetyp:
- Aufputzmontage
- IP-Schutzart:
- IP65
- Rahmengröße (Anzahl der Reihen):
- 2
- Anzahl der TE (gesamt/pro Reihe):
- 24/12
- Tür (Material, Farbe):
- Transparent, Kunststoff
- Gehäusebasis (Material, Farbe):
- Kunststoff, Grau
- Anzahl der PE/N-Klemmen (Anschlüsse):
- 15
- Glühdrahttest:
- 650 °C
- Bemessungsspannung DC:
- 1500 V
- Bemessungsstrom:
- 63 A
- Bemessungsspannung AC:
- 400 V
21 Logistik
Produkt
- Gewicht
- 1,895 kg
- Nettobreite
- 318,6 mm
- Nettohöhe
- 383,5 mm
- Nettotiefe
- 149,78 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895551775
- Gewicht der Basisverpackung
- 1,895 kg
- Höhe der Basisverpackung
- 318 mm
- Breite der Basisverpackung
- 383 mm
- Tiefe der Basisverpackung
- 142 mm
- Volumen der Basisverpackung
- 17,295 dm³
Transportverpackung
- Menge der Transportverpackung
- 5 pcs
- EAN-Code für die Transportverpackung
- 3838895551782
- Gewicht der Transportverpackung
- 10,157 kg
- Höhe der Transportverpackung
- 763 mm
- Breite der Transportverpackung
- 399 mm
- Tiefe der Transportverpackung
- 334 mm
- Volumen der Transportverpackung
- 101,682 dm³
- Palettenmenge
- 90 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Transparent cover/door
- ✓
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- ✓
- Earthing terminal block
- ✓
- UV resistant
- ✓
- Number of rows
- 2
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 384 mm
- Width in number of modular spacings
- 24
- RAL-number
- 7.035
ETIM-Klassifizierung – Version 9.0
