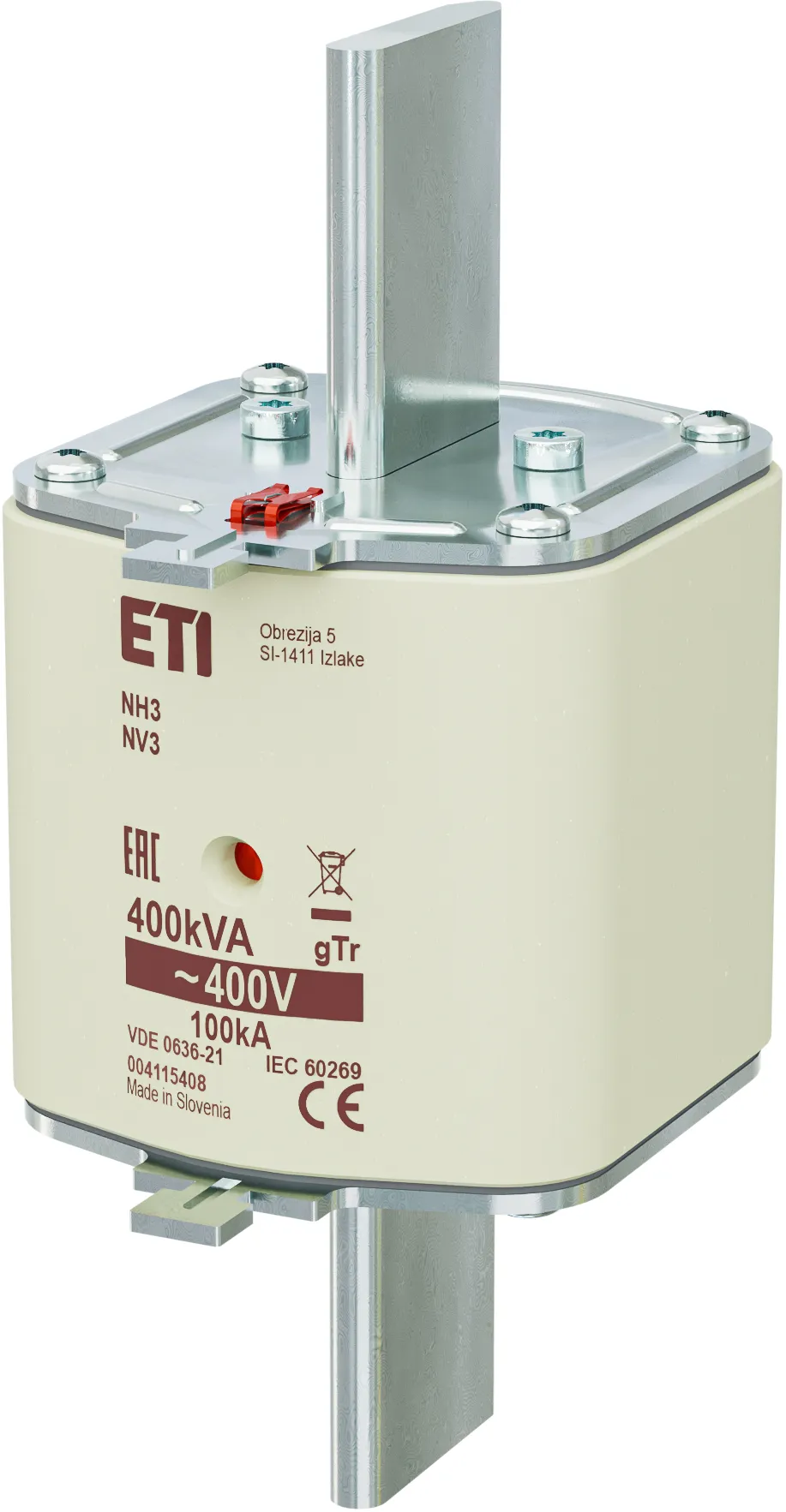

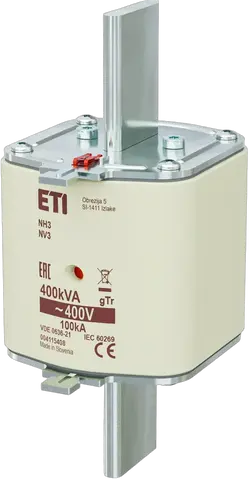

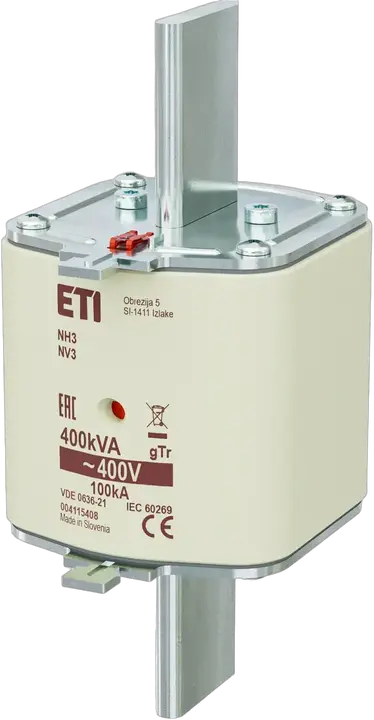

NH3 gTr 577A/400V/400kVA Sicherungseinsatz

ETI-Code:: 004115408
Typ:: NH
Größe:: NH3
Transformator:: 400 kVA
Charakteristiken:: gTr
Anzeiger:: Kombinationssicherungsstatusanzeige
Bemessungsspannung AC:: 400 V
Abschaltleistung AC:: 100 kA
Pd:: 36,5 W
Schmelz-Joule-Integral (A2s):: 940.000
Betriebs-Jule-Integrall (A2s):: 3.900.000
Standard:: VDE 0636-21
Anwendung:: Protection of transformers

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 5904722988897
Gewicht: 800 g
Nettobreite: 65 mm
Nettohöhe: 149,4 mm
Nettotiefe: 83,4 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 3 pcs
EAN-Code für die Basisverpackung: 3838895612636
Gewicht der Basisverpackung: 2,488 kg
Höhe der Basisverpackung: 0,093 m
Breite der Basisverpackung: 0,203 m
Tiefe der Basisverpackung: 0,153 m
Volumen der Basisverpackung: 0,003 m³

Transportverpackung

Menge der Transportverpackung: 12 pcs
EAN-Code für die Transportverpackung: 3838895401216
Gewicht der Transportverpackung: 10,302 kg
Höhe der Transportverpackung: 0,255 m
Breite der Transportverpackung: 0,295 m
Tiefe der Transportverpackung: 0,235 m
Volumen der Transportverpackung: 0,018 m³
Palettenmenge: 624 pcs
Customs tariff: 85361090

Rated switching capacity AC: 100 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH3
Rated voltage AC: 400
Power loss at rated current: 36,5 W
Type of fuse status indicator: Combination fuse status indicator
Rated current: 577 A
Utilization category: gTr (Transformer protection)

ETIM-Klassifizierung – Version 9.0
