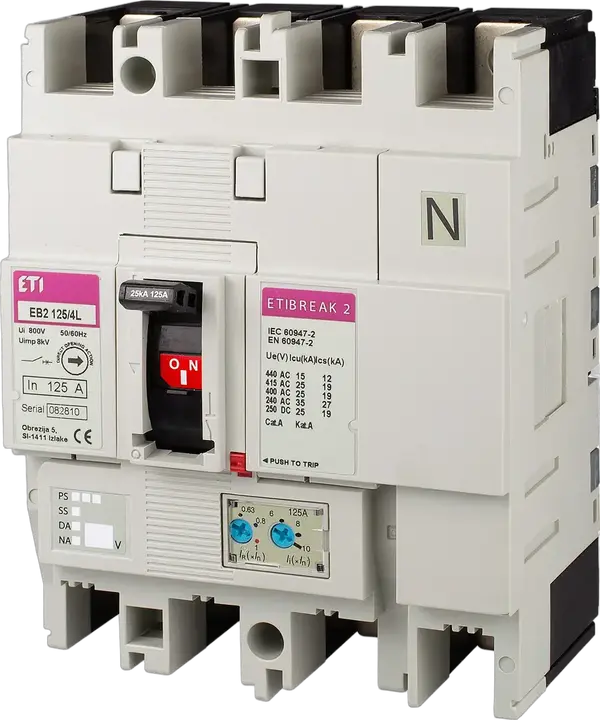

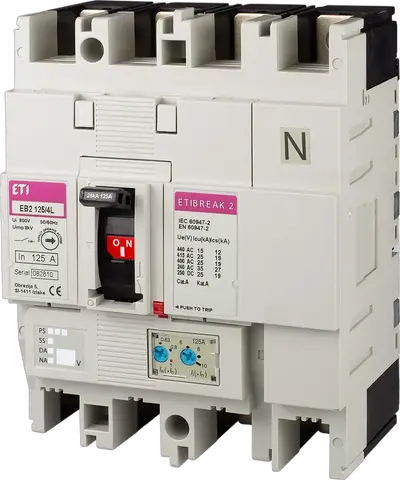

Leistungsschalter EB2 125/4S 100A 4p 004671051

Spezifikationen

ETI Artikel-Nummer :
004671051
Beschreibung:
EB2 125/4S 100A 4p
Klassifizierungsname:
Leistungsschalter
Funktion:
MCCB
Bemessungsstrom (A):
100
Anzahl der Pole:
4
Anschlusstyp:
front connection
Standard:
60947
Widerstehende Bemessungsimpulsspannung Uimp (kV):
8
Bemessungskurzschlussleistung bei 415V Icu/Ics (kA):
36/36
Bemessungsbetriebsspannung (V AC):
690V
Bemessungsbetriebsspannung (V DC):
250V
Bemessungsisolationsspannung (V):
800
thermische Einstellung:
0,63-1
magnetische Einstellung:
6-12
einstellbar oder fest:
einstellbar

Produkt

EAN-Produktcode
3838895409694
Produktgewicht
1.4 kg
Zolltarif
85362090

Grundverpackung

Stück pro Basisverpackung
0
EAN-Code Basisverpackung
Gewicht Basisverpackung
0
Volumen der Basisverpackung
0

Transportverpackung

Stück pro Verpackung
1
EAN-Code Transportverpackung
3838895409694
Gewicht Transportverpackung
1.4 kg
Verpackungsvolumen
1.22
Stück pro Palette
571
Palettenvolumen
1.22
Klassifizierung
EC000228
Klassifizierungsname
Leistungsschalter
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Kipphebel
Ausgelöstmelder vorhanden
Ja
Bemessungsdauerstrom Iu
100
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
36
Bemessungsschaltvermögen nach EN 60898
36/36
Bemessungsstrom
100
Einstellbereich des unverzögerten Kurzschlussauslösers
600-1200A
Einstellbereich Überlastauslöser
63-100A
Gerätebauart
Einbaugerät Festeinbautechnik
Motorantrieb integriert
Nein
Motorantrieb optional
Ja
Polzahl
4
Position des Anschlusses für Hauptstromkreis
EV009502
Schutzart (IP)
IP20
ETIM-Klassifizierung - Version 7.0

Unterlagen

Bilder & Diagramme

Software & Treiber

Die Software wird im vorliegenden Fall ohne jegliche Gewährleistung oder Garantien zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades der freien Softwareprogramme oder Treiber bereitzustellen.
004671051Molded Case Circuit Breaker, EB2 125/4S 100A 4pETIBREAKMCCBEB2EB2thermal magneticEB2 125Moulded case circuit breakers and disconnectorsCircuit breakers 20-1600AETIBREAK EB2 125Function MCCBShort circuit capacity 36kA 36kARated current 100AFrame size 125ARelease system - thermal/magnetic 0,63-1 6-12No. Of poles 4IP rating IP20Standards 60947Connection type front connectionRated impulse withstand voltage Uimp 8kVRated operational voltageMolded Case Circuit Breaker EB2
