004773004

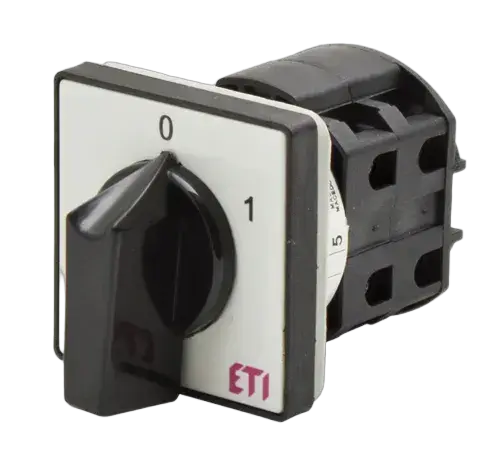

CS 40 90 U Nockenschalter
- ETI-Code:
- 004773004
- Bemessungsstrom:
- 40 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- 0-1
- Anzahl der Pole:
- 1
- Thermischer Strom Ith:
- 40 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 40 A
- Max. Bemessungsbetriebsspannung (V AC):
- 480 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- ON-OFF (0-1) switches with 60° switching angle
21 Logistik
Produkt
- Gewicht
- 0,18 kg
- Nettobreite
- 66,2 mm
- Nettohöhe
- 66,2 mm
- Nettotiefe
- 78,33 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895659228
- Gewicht der Basisverpackung
- 0,18 kg
- Höhe der Basisverpackung
- 110 mm
- Breite der Basisverpackung
- 77 mm
- Tiefe der Basisverpackung
- 77 mm
- Volumen der Basisverpackung
- 0,652 dm³
Transportverpackung
- Menge der Transportverpackung
- 60 pcs
- EAN-Code für die Transportverpackung
- 3838895659235
- Gewicht der Transportverpackung
- 11,8 kg
- Höhe der Transportverpackung
- 240 mm
- Breite der Transportverpackung
- 480 mm
- Tiefe der Transportverpackung
- 400 mm
- Volumen der Transportverpackung
- 46,08 dm³
- Palettenmenge
- 1.260 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- On/Off switch
- Rated permanent current Iu
- 40 A
- Type of control element
- Turn button
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 1
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 18,5 kW
- Suitable for distribution board installation
- ✓
ETIM-Klassifizierung – Version 9.0
