Thermostatrelais sind wichtige Komponenten in Temperaturregelsystemen und regeln die Temperatur automatisch, indem sie abhängig von der erfassten Temperatur einen elektrischen Stromkreis ein- oder ausschalten. Sie halten den gewünschten Temperaturbereich aufrecht, indem sie Heiz- oder Kühlsysteme je nach Bedarf ein- bzw. ausschalten.

002471847

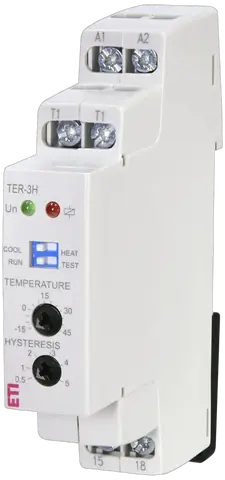

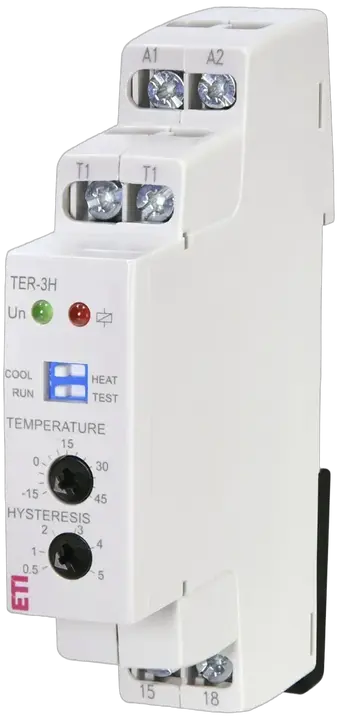

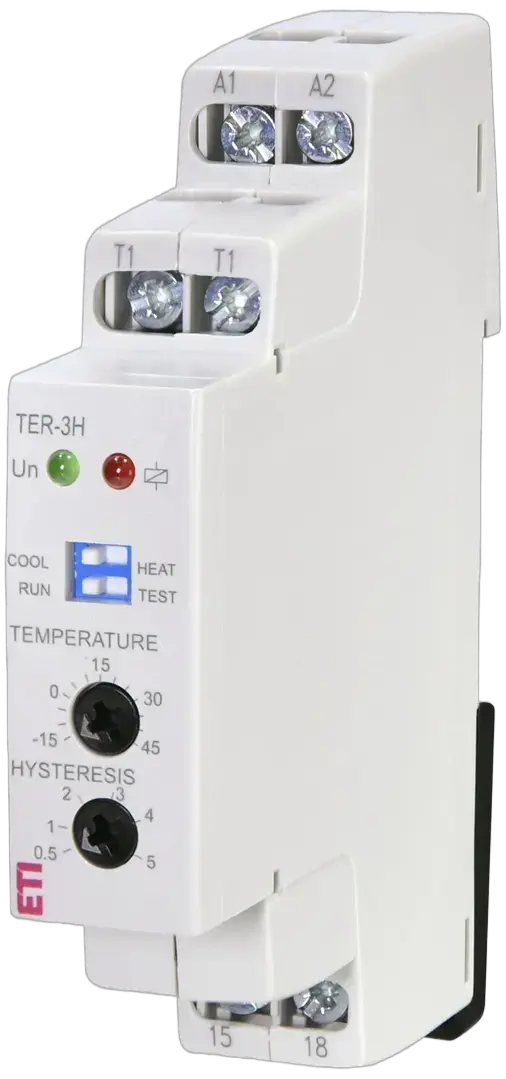

Bild von TER-3H

TER-3H Überwachungsrelais

ETI-Code:: 002471847
Kategorie:: Thermostat relay TER-3 (A,B,C)
Katalog Gruppe 1:: Temperaturüberwachungsrelais
Katalog Gruppe 2:: Thermostat relay
Bemessungsfrequenz:: 50 Hz
IP-Schutzart:: IP20
Typ:: Thermostat relay TER-3 (A,B,C)
Funktion:: Monitoring and Control relays
Versorgungsspannung:: 24-230 V
Temperaturbereich:: -15-45 °C
Sensorart:: Extern, Thermistor NTC
Anzahl der Kontakte:: 1
Bemessungsstrom:: 16 A
Spannungsart:: AC/DC
Type of contacts:: 1xNO
Maximale Tragfähigkeit AC1:: 4.000 VA
Anzahl der NO-Kontakte:: 1

Produkt

Gewicht: 0,67 kg
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895474227
Gewicht der Basisverpackung: 0,073 kg
Volumen der Basisverpackung: 0,13 dm³

Transportverpackung

Menge der Transportverpackung: 10 pcs
EAN-Code für die Transportverpackung: 3838895474234
Gewicht der Transportverpackung: 0,73 kg
Volumen der Transportverpackung: 1,3 dm³
Palettenmenge: 10.960 pcs
Customs tariff: 85364900

Model: Analogue
Number of channels: 1
Degree of protection (IP): IP20
Contact type: Breaker contact
Assembly depth: 65 mm
Nominal switching current at 250 V, potential free: 16 A
Sensor type: Remote sensor
Standby power consumption (solstandby): 2 W
Width in number of modular spacings: 1
Rated frequency(Min): 50 Hz
Rated voltage(Min): 24 V
Adjustment range comfort(Min): -15 °C
Rated voltage(Max): 230 V
Adjustment range comfort(Max): 45 °C
Rated frequency(Max): 50 Hz

ETIM-Klassifizierung – Version 9.0

002471847 Überwachungsrelais TER-3H EVE/ETIREL Control equipment Relays Relays Thermostat relay Thermostat relay International Automatisierung-, Signal- und Steuergeräte Thermostate Type of contacts: 1xNO Anzahl der Öffnerkontakte: 0 Spannungsart: AC/DC Anzahl der Kontakte: 1 Anzahl der Kontakte: 0 Temperaturbereich: -15 °C-45 °C Funktion: Monitoring and Control relays Maximale Tragfähigkeit AC1: 4000 VA Anzahl der NO-Kontakte: 1 Versorgungsspannung: 24 V-230 V Sensorart: Extern, Thermistor NTC Bemessungsstrom: 16 A/16 A Überwachungsrelais TOWAR Funktion: Monitoring and Control relays Versorgungsspannung: 24 V-230 V Temperaturbereich: -15 °C-45 °C Anzahl der Kontakte: 1 Bemessungsstrom: 16 A/16 A Spannungsart: AC/DC Anzahl der Öffnerkontakte: 0 Anzahl der Kontakte: 0 Type of contacts: 1xNO Maximale Tragfähigkeit AC1: 4000 VA Anzahl der NO-Kontakte: 1
