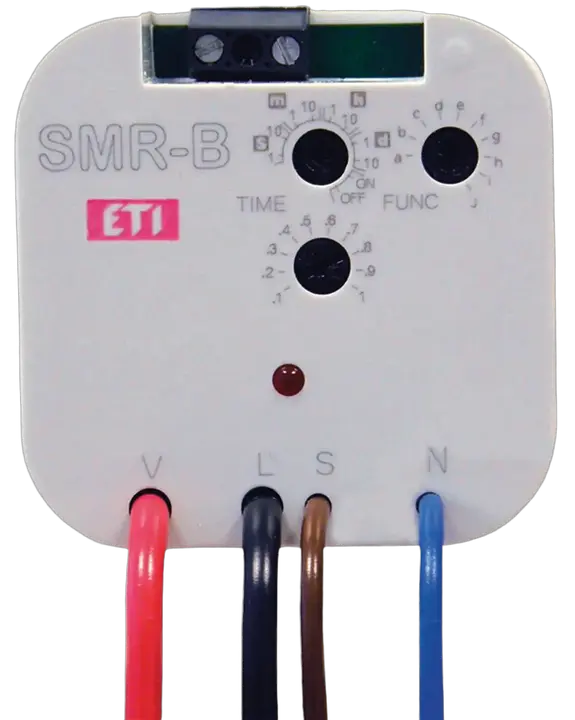

SMR-B Zeitrelais

ETI-Code:: 002470021
Zeitbereich:: 0.1 s-10 days
Funktion:: Time relay
Anwendung:: Przeznaczony jest do realizacji funkcji czasowych, impulsowych i bistabilnych w instalacjach elektrycznych oraz systemach automatyki budynkowej.
Art der Steuerung:: Multifunction timer
Versorgungsspannung:: 5-230 V
Spannungsart:: AC/DC
Max. Kontaktstrom:: 16 A
Bemessungsstrom:: 8/16 A
Maximale Tragfähigkeit AC1:: 4.000 VA
Klemmquerschnitt:: 0.25-0.75 mm²
Montagetyp:: Unterputzmontage
IP-Schutzart:: IP30
Anzahl der NO-Kontakte:: 1

Produkt

Gewicht: 0,051 kg
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895452218
Gewicht der Basisverpackung: 0,07 kg
Höhe der Basisverpackung: 102 mm
Breite der Basisverpackung: 82 mm
Tiefe der Basisverpackung: 39 mm
Volumen der Basisverpackung: 0,326 dm³

Transportverpackung

Menge der Transportverpackung: 14 pcs
EAN-Code für die Transportverpackung: 3838895452225
Gewicht der Transportverpackung: 0,71 kg
Volumen der Transportverpackung: 5,2 dm³
Palettenmenge: 42.910 pcs
Customs tariff: 85364900

Width: 49 mm
Nominal current: 16 A
Function delay-on energization: ✓
Voltage type (operating voltage): AC
Function floating contact on energization: ✓
Voltage type for actuating: AC
Number of outputs, undelayed, normally open contact: 1
Depth: 13,3 mm
Type of electric connection: Soldering flag connection
Function delay on de-energization: ✓
Height: 49 mm
Function floating contact on de-energization: ✓
Rated control supply voltage AC 60 Hz(Min): 230 V
Rated control supply voltage AC 50 Hz(Min): 230 V
Time range(Min): 0,1 s
Rated control supply voltage AC 60 Hz(Max): 230 V
Time range(Max): 864.000
Rated control supply voltage AC 50 Hz(Max): 230 V

ETIM-Klassifizierung – Version 9.0
