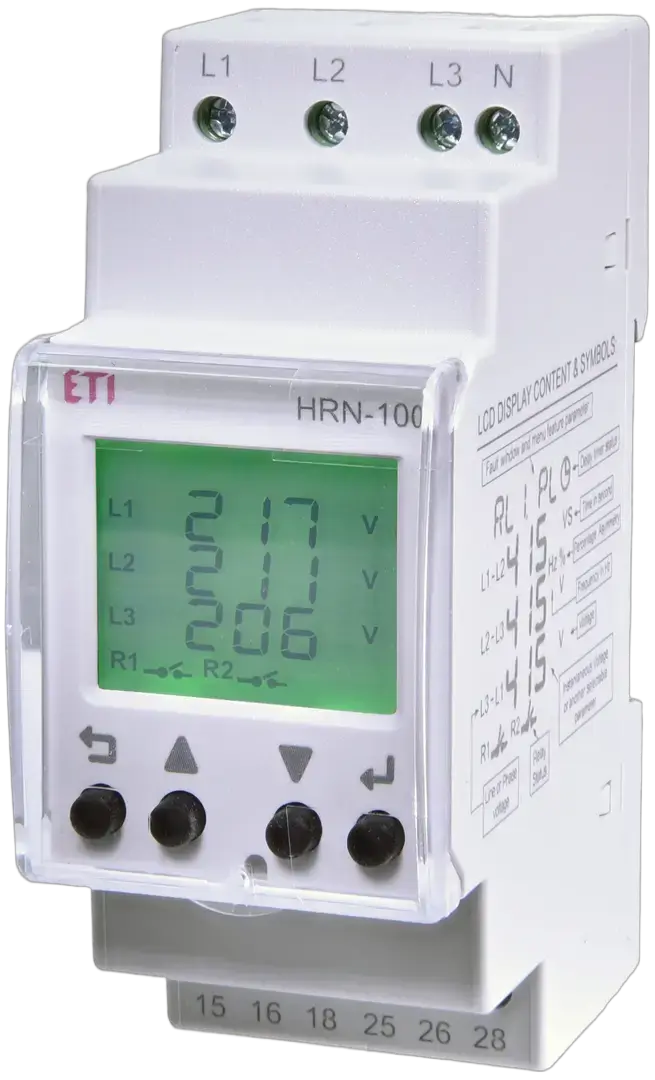

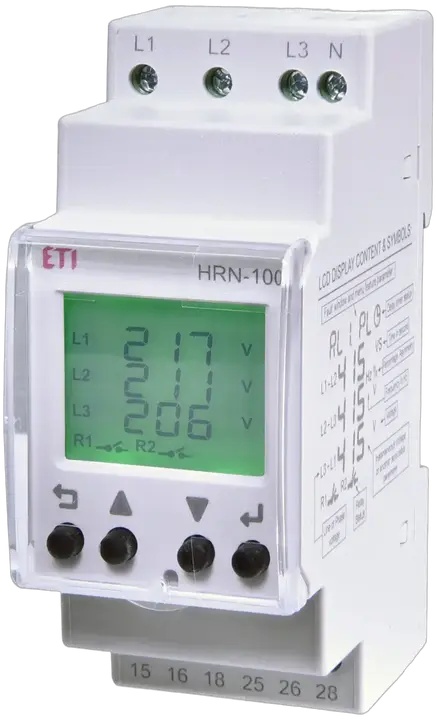

HRN-100/2 Überwachungsrelais

ETI-Code:: 002470303
Funktion:: Monitoring and Control relays
Anwendung:: Provides monitoring of phase sequence, phase failure, phase imbalance and neutral loss. Monitors under/overvoltage conditions and frequency in three-phase power systems.
Art der Steuerung:: Frequenz, Phasen- und Neutralleiterausfall, Phasenfolge
Versorgungsspannung:: 400 V
Spannungsart:: AC
Max. Kontaktstrom:: 5 A
Bemessungsstrom:: 5 A
Maximale Tragfähigkeit AC1:: 1.200 VA
Klemmquerschnitt:: 0.5-2.5 mm²
Montagetyp:: DIN-Schiene
IP-Schutzart:: IP20, IP40
Anzahl der NO-Kontakte:: 2
Anzahl der Kontakte:: 2
Anzahl der Öffnerkontakte:: 2
Type of contacts:: 2xCO
Anzahl der Kontakte:: 2

Produkt

Gewicht: 0,132 kg
Nettobreite: 36 mm
Nettohöhe: 92,5 mm
Nettotiefe: 66,31 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 1 pcs
EAN-Code für die Transportverpackung: 3838895981015
Gewicht der Transportverpackung: 0,132 kg
Höhe der Transportverpackung: 61 mm
Breite der Transportverpackung: 97 mm
Tiefe der Transportverpackung: 78 mm
Volumen der Transportverpackung: 0,462 dm³
Palettenmenge: 1.920 pcs
Customs tariff: 85364900

Single-phase under voltage possible: ✓
Width: 36 mm
Three-phase under voltage possible: ✓
Single-phase hysteresis possible: ✓
Max. permitted delay-on energization time: 999 s
Min. adjustable delay-on energization time: 0,1 s
Max. permitted off-delay time: 999 s
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Three-phase over voltage possible: ✓
Type of voltage measuring range: AC
Rated switch current: 5 A
Single-phase over voltage possible: ✓
Depth: 66,5 mm
Three-phase hysteresis possible: ✓
Type of electric connection: Screw connection
Number of contacts as change-over contact: 2
Height: 90 mm
Response value voltage(Min): 90 V
Voltage measuring range 2(Min): 150 V
Voltage measuring range 1(Min): 85 V
Voltage measuring range 1(Max): 310 V
Response value voltage(Max): 500 V
Voltage measuring range 2(Max): 535 V

ETIM-Klassifizierung – Version 9.0
