002062150

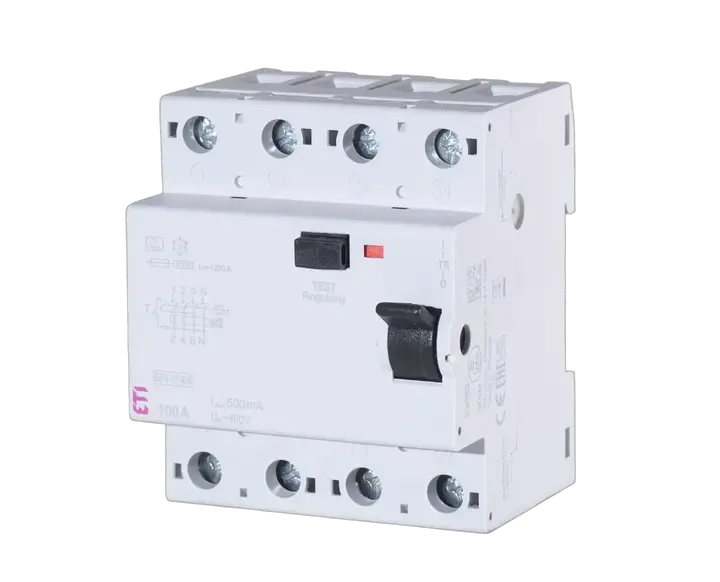

EFI-4 A 100/0.03 Fehlerstromschutzschalter
- ETI-Code:
- 002062150
- Funktion:
- RCCB
- Katalog Gruppe 1:
- EFI-4 A, AC Typ A und AC
- Anwendung:
- IEC/EN 61008
- Tiefe eingebaut:
- 68 mm
- Bemessungsfehlerstrom IDn:
- 0,03 A
- Bemessungsfehlerstrom:
- 0,03 A
- Typ:
- A
- Bemessungsstrom:
- 100 A
- Tiefe:
- 68 mm
- Montagetyp:
- TH 35
- Anzahl der Pole:
- 3+N
- Bemessungsbedingter Kurzschlussstrom Inc:
- 10 kA
- Bemessungsspannung AC:
- 400 V
- Bemessungsquerschnitt:
- 1-35 mm²
- Standard:
- IEC/EN 61008
- IP-Schutzart:
- IP20
7 Dokumente
21 Logistik
Produkt
- Gewicht
- 0,34 kg
- Nettobreite
- 70 mm
- Nettohöhe
- 85 mm
- Nettotiefe
- 68,8 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895521495
- Gewicht der Basisverpackung
- 0,36 kg
- Höhe der Basisverpackung
- 73 mm
- Breite der Basisverpackung
- 72,5 mm
- Tiefe der Basisverpackung
- 85,5 mm
- Volumen der Basisverpackung
- 0,453 dm³
Transportverpackung
- Menge der Transportverpackung
- 50 pcs
- EAN-Code für die Transportverpackung
- 3838895535690
- Gewicht der Transportverpackung
- 18,43 kg
- Höhe der Transportverpackung
- 155 mm
- Breite der Transportverpackung
- 375 mm
- Tiefe der Transportverpackung
- 442 mm
- Volumen der Transportverpackung
- 25,691 dm³
- Palettenmenge
- 2.000 pcs
- Customs tariff
- 85362090
18 ETIM
- Additional equipment possible
- Ja
- Built-in depth
- 68 mm
- Leakage current type
- A
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,03 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 100 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 35 mm²
- Ambient temperature during operating(Max)
- 55 °C
ETIM-Klassifizierung – Version 9.0
