002062652

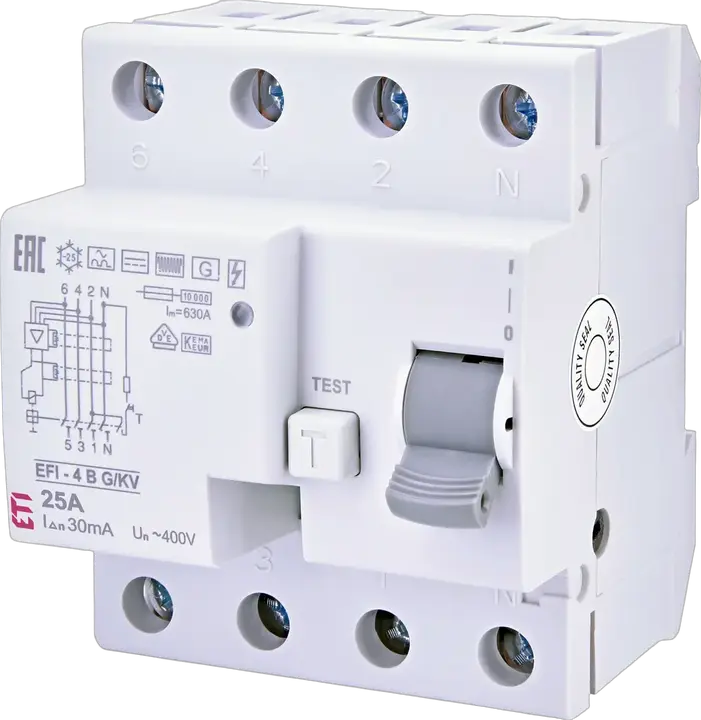

EFI-4 B G/KV 25/0.03 Fehlerstromschutzschalter
- ETI-Code:
- 002062652
- Funktion:
- RCCB
- Katalog Gruppe 1:
- EFI-4 B Residual current DC, AC up to 1kHz, B typ
- Anwendung:
- IEC/EN 61008, ÖVE E 8601, IEC/EN 62423
- Tiefe eingebaut:
- 68 mm
- Bemessungsfehlerstrom IDn:
- 0,03 A
- Bemessungsfehlerstrom:
- 0,03 A
- Typ:
- B
- Bemessungsstrom:
- 25 A
- Tiefe:
- 68 mm
- Montagetyp:
- TH 35
- Anzahl der Pole:
- 3+N
- Bemessungsbedingter Kurzschlussstrom Inc:
- 10 kA
- Auslösezeit:
- G/KV (kurzzeitverzögert)
- Bemessungsspannung AC:
- 400 V
- Bemessungsfrequenz:
- 50/60 Hz
- Bemessungsquerschnitt:
- 1-25 mm²
- Standard:
- IEC/EN 61008, ÖVE E 8601, IEC/EN 62423
- IP-Schutzart:
- IP20
8 Dokumente
21 Logistik
Produkt
- Gewicht
- 0,35 kg
- Nettobreite
- 72 mm
- Nettohöhe
- 87,5 mm
- Nettotiefe
- 70 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895734161
- Gewicht der Basisverpackung
- 0,375 kg
- Höhe der Basisverpackung
- 0,075 m
- Breite der Basisverpackung
- 0,09 m
- Tiefe der Basisverpackung
- 0,074 m
- Volumen der Basisverpackung
- 0 m³
Transportverpackung
- Menge der Transportverpackung
- 27 pcs
- EAN-Code für die Transportverpackung
- 3838895734178
- Gewicht der Transportverpackung
- 10,475 kg
- Höhe der Transportverpackung
- 0,25 m
- Breite der Transportverpackung
- 0,235 m
- Tiefe der Transportverpackung
- 0,295 m
- Volumen der Transportverpackung
- 0,017 m³
- Palettenmenge
- 1.404 pcs
- Customs tariff
- 85362010
19 ETIM
- Rated insulation voltage Ui
- 440 V
- Built-in depth
- 68 mm
- Leakage current type
- B
- Short-time delayed tripping
- Ja
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,03 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 25 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 55 °C
ETIM-Klassifizierung – Version 9.0
