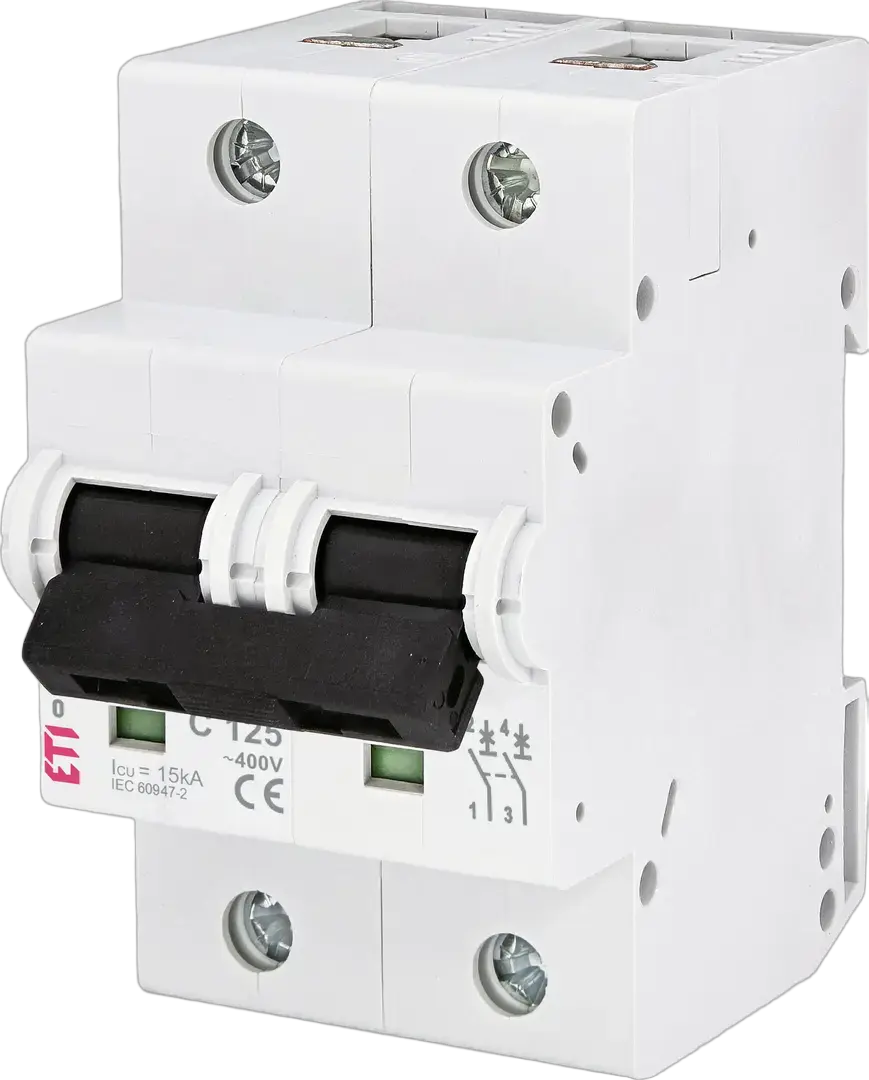

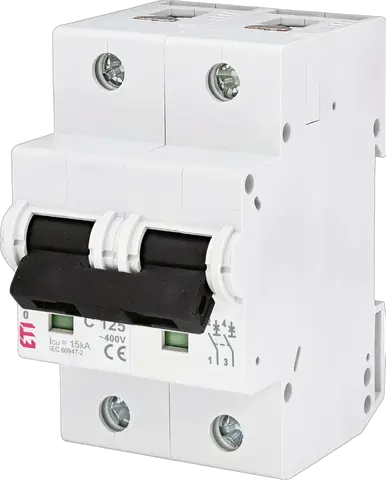

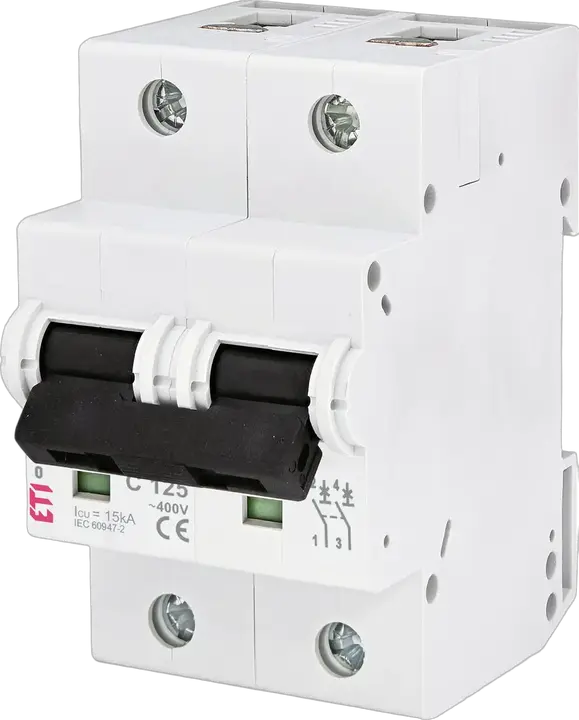

ETIMAT 10 2p C125 Leitungsschutzschalter

ETI-Code:: 002133733
Tiefe:: 75 mm
Katalog Gruppe 1:: ETIMAT 10 80-125A
Anwendung:: IEC/EN 60947-2
IP-Schutzart:: IP20
Bemessungsstrom:: 125 A
Auslösecharakteristik:: C
Anzahl der Pole:: 2
Kurzschlusskapazität:: 15 kA
Spannungsart:: AC
Widerstehende Bemessungsimpulsspannung Uimp:: 4 kV
Bemessungsspannung AC:: 415 V
Bemessungsfrequenz:: 50/60 Hz
Bemessungsquerschnitt:: 2.5-50 mm²
Standard:: IEC/EN 60947-2
Funktion:: MCB

Zubehör

Produkt

Gewicht: 0,5 kg
Nettobreite: 54 mm
Nettohöhe: 90,8 mm
Nettotiefe: 76,59 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895328230
Gewicht der Basisverpackung: 0,52 kg
Höhe der Basisverpackung: 0,075 m
Breite der Basisverpackung: 0,092 m
Tiefe der Basisverpackung: 0,057 m
Volumen der Basisverpackung: 0 m³

Transportverpackung

Menge der Transportverpackung: 36 pcs
EAN-Code für die Transportverpackung: 3838895328247
Gewicht der Transportverpackung: 19,07 kg
Höhe der Transportverpackung: 0,25 m
Breite der Transportverpackung: 0,235 m
Tiefe der Transportverpackung: 0,295 m
Volumen der Transportverpackung: 0,017 m³
Palettenmenge: 2.340 pcs
Customs tariff: 85362090

Additional equipment possible: Ja
Rated insulation voltage Ui: 440 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 15 kA
Built-in depth: 75 mm
Voltage type: Other
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 15 kA
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Number of poles (total): 2
Pollution degree: 3
Number of protected poles: 2
Rated voltage: 415 V
Current limiting class: 3
Rated current: 125 A
Width in number of modular spacings: 3
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

ETIM-Klassifizierung – Version 9.0
