001102300

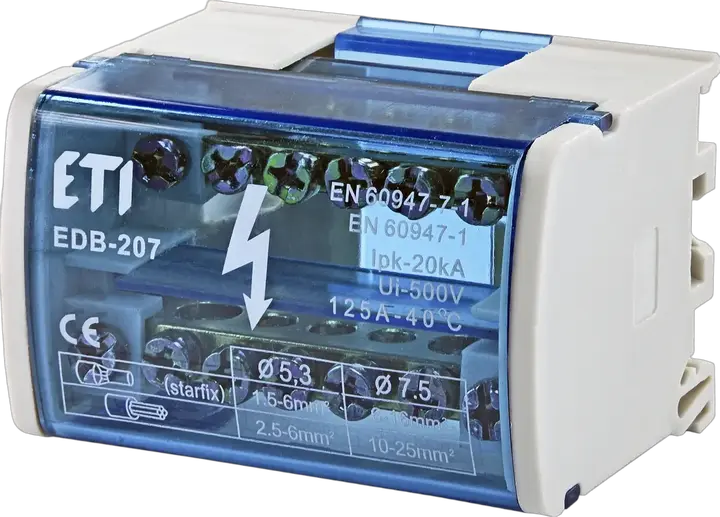

EDB-207 Verteilerblock
- ETI-Code:
- 001102300
- Typ Zubehör:
- EDB DIN rail distribution blocks
- Farbe:
- Grau
- Anzahl der Pole:
- 2
- Katalog Gruppe 1:
- EDB DIN-Schienen Verteilerblocks
- Katalog Gruppe 2:
- EDB DIN rail distribution blocks
- Montagetyp:
- DIN rail 35 mm
- Bemessungsstrom:
- 125 A
- Bemessungsspannung AC:
- 400 V
- Bemessungsspannung DC:
- 400 V
- Bemessungsisolationsspannung:
- 500 V
- Kurzschlusskapazität:
- 20 kA
- Anzahl der Klemmen:
- 2x7
- Höhe:
- 50 mm
- Breite:
- 65 mm
- Tiefe:
- 42 mm
- Bemessungsquerschnitt:
- 1.5-16 mm²
- Gehäusematerial:
- PA
- Klemmmaterial:
- MO-57
- Arbeitstemperatur:
- -30-85 °C
5 Dokumente
15 Logistik
Produkt
- Gewicht
- 0,14 kg
- Nettobreite
- 65,7 mm
- Nettohöhe
- 44,9 mm
- Nettotiefe
- 50,88 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895633303
- Gewicht der Basisverpackung
- 0,14 kg
- Volumen der Basisverpackung
- 0,136 dm³
Transportverpackung
- Menge der Transportverpackung
- 100 pcs
- EAN-Code für die Transportverpackung
- 3838895633310
- Gewicht der Transportverpackung
- 14 kg
- Volumen der Transportverpackung
- 13,6 dm³
- Palettenmenge
- 5.700 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 65 mm
- Transparent
- ✓
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 2
- Number of clamp positions per pole
- 7
- Closing plate required
- ✓
- Depth
- 42 mm
- Rated voltage
- 400 V
- Colour
- Grey
- Height
- 50 mm
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section solid-core(Max)
- 16 mm²
ETIM-Klassifizierung – Version 9.0
