001101013

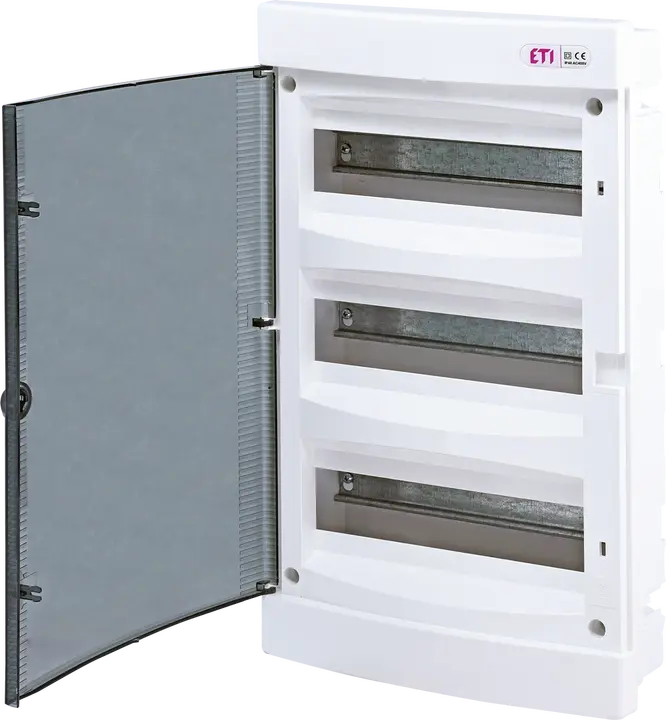

ECM36PT Verteilerkasten
- ETI-Code:
- 001101013
- Reihen:
- 3
- Katalog Gruppe 1:
- ECM Unterputz Kunststoffverteilerkasten IP40
- Art der Tür:
- Transparente Tür
- Rahmengröße:
- 36
- Montagetyp:
- Unterputzmontage
- IP-Schutzart:
- IP40
- Rahmengröße (Anzahl der Reihen):
- 3
- Anzahl der TE (gesamt/pro Reihe):
- 36/12
- Tür (Material, Farbe):
- Kunststoff, Transparent
- Gehäusebasis (Material, Farbe):
- Kunststoff, Weiß
- Anzahl der PE/N-Klemmen (Anschlüsse):
- 15
- Glühdrahttest:
- 650 °C
- Bemessungsspannung DC:
- 400 V
- Bemessungsstrom:
- 63 A
- Bemessungsspannung AC:
- 400 V
21 Logistik
Produkt
- Gewicht
- 1,785 kg
- Nettobreite
- 283,6 mm
- Nettohöhe
- 481,8 mm
- Nettotiefe
- 105,8 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895456803
- Gewicht der Basisverpackung
- 1,785 kg
- Höhe der Basisverpackung
- 283 mm
- Breite der Basisverpackung
- 482 mm
- Tiefe der Basisverpackung
- 106 mm
- Volumen der Basisverpackung
- 14,459 dm³
Transportverpackung
- Menge der Transportverpackung
- 5 pcs
- EAN-Code für die Transportverpackung
- 3838895456810
- Gewicht der Transportverpackung
- 9,75 kg
- Höhe der Transportverpackung
- 553 mm
- Breite der Transportverpackung
- 511 mm
- Tiefe der Transportverpackung
- 303 mm
- Volumen der Transportverpackung
- 85,623 dm³
- Palettenmenge
- 110 pcs
- Customs tariff
- 85381000
21 ETIM
- Built-in depth
- 68 mm
- Width
- 283 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Transparent cover/door
- ✓
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- ✓
- Earthing terminal block
- ✓
- Built-in height
- 462 mm
- Number of rows
- 3
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 273 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 482 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9.003
ETIM-Klassifizierung – Version 9.0
