001101297

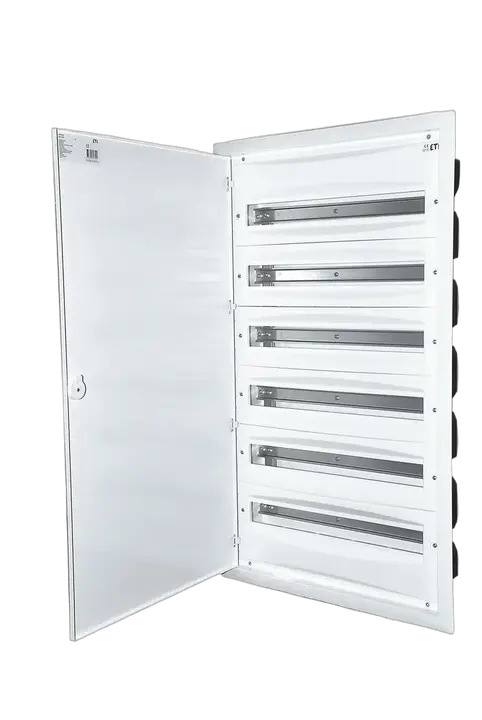

ERP24-6 Verteilerkasten
- ETI-Code:
- 001101297
- Bemessungsspannung AC:
- 400 V
- Bemessungsspannung DC:
- 400 V
- Reihen:
- 6
- Höhe:
- 948 mm
- Breite:
- 523 mm
- Tiefe:
- 120 mm
- Farbe:
- Weiß
- Katalog Gruppe 1:
- DIDO ERP
- Art der Tür:
- Metall
- Montagetyp:
- Unterputzmontage
- Bemessungsstrom:
- 100 A
- Schutzklasse:
- II
- IP-Schutzart:
- IP40
- Anzahl der TE (gesamt/pro Reihe):
- 144/24
- Rahmengröße (Anzahl der Reihen):
- 6
- Tür (Material, Farbe):
- Metall, Weiß
- Gehäusebasis (Material, Farbe):
- Kunststoff, Weiß
- Anzahl der PE/N-Klemmen (Anschlüsse):
- 72/44
- Glühdrahttest:
- 650 °C
4 Dokumente
11 Logistik
Produkt
- Gewicht
- 12 kg
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895797524
- Gewicht der Transportverpackung
- 13,26 kg
- Höhe der Transportverpackung
- 1.035 mm
- Breite der Transportverpackung
- 330 mm
- Tiefe der Transportverpackung
- 130 mm
- Volumen der Transportverpackung
- 44,402 dm³
- Palettenmenge
- 11 pcs
- Customs tariff
- 85369001
13 ETIM
- Built-in depth
- 125 mm
- Width
- 542 mm
- DIN-rail
- ✓
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Number of rows
- 6
- Housing material
- Plastic
- Depth
- 120 mm
- Colour
- White
- Height
- 1.005 mm
- EMC-version
- ✓
- Width in number of modular spacings
- 24
- RAL-number
- 9.016
ETIM-Klassifizierung – Version 9.0
1 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
