004673026

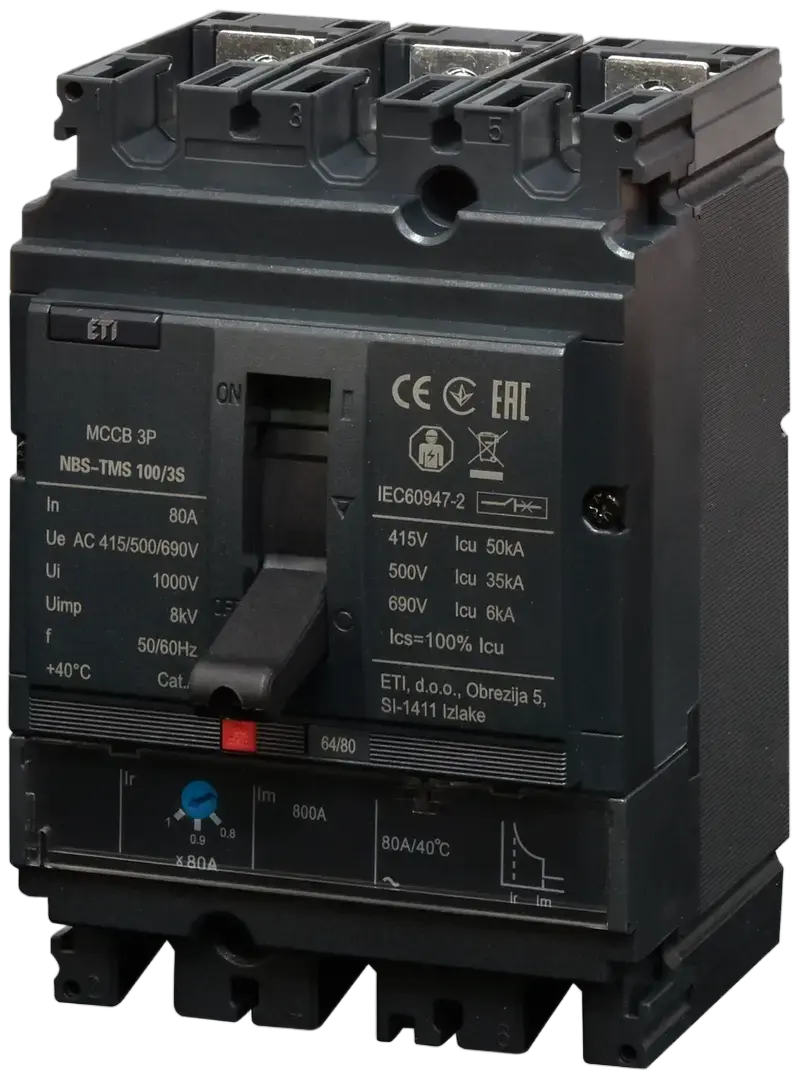

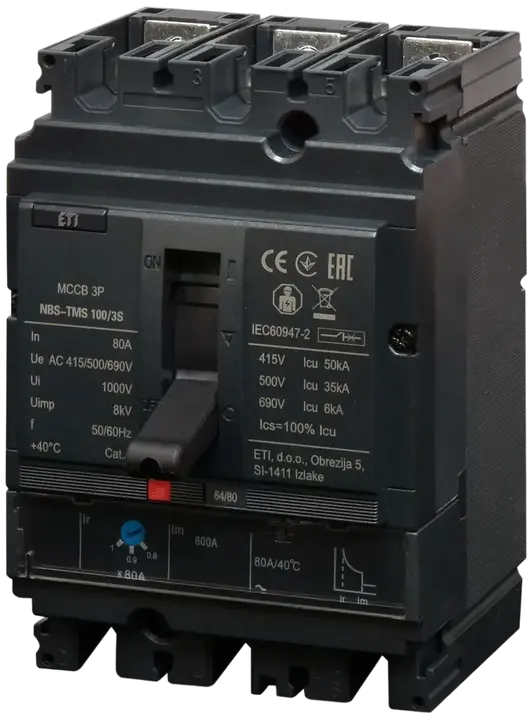

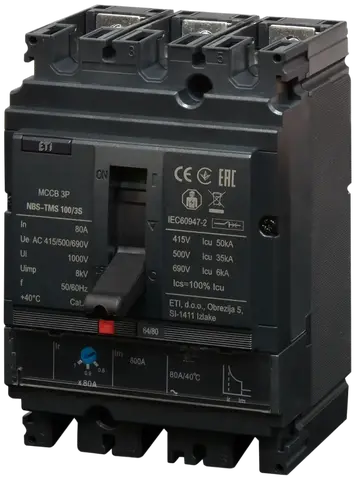

NBS-TMS 100/3S 80A 3P Leistungsschalter
- ETI-Code:
- 004673026
- Anwendung:
- 60947
- Bemessungsstrom:
- 80 A
- Anzahl der Pole:
- 3
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 1.000 V
- Thermische Einstellung:
- 0,8-1
- Magnetische Einstellung:
- 10In
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
- Katalog Gruppe 1:
- NBS
21 Logistik
Produkt
- Gewicht
- 1,5 kg
- Nettobreite
- 105 mm
- Nettohöhe
- 157 mm
- Nettotiefe
- 106,55 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895936879
- Gewicht der Basisverpackung
- 1,75 kg
- Höhe der Basisverpackung
- 136 mm
- Breite der Basisverpackung
- 116 mm
- Tiefe der Basisverpackung
- 183 mm
- Volumen der Basisverpackung
- 2,887 dm³
Transportverpackung
- Menge der Transportverpackung
- 12 pcs
- EAN-Code für die Transportverpackung
- 3838895936886
- Gewicht der Transportverpackung
- 21 kg
- Höhe der Transportverpackung
- 370 mm
- Breite der Transportverpackung
- 240 mm
- Tiefe der Transportverpackung
- 420 mm
- Volumen der Transportverpackung
- 37,296 dm³
- Palettenmenge
- 312 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Ja
- Complete device with protection unit
- Ja
- Rated permanent current Iu
- 80 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ja
- Overload release current setting(Min)
- 50 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 63 A
ETIM-Klassifizierung – Version 9.0
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
