004673033

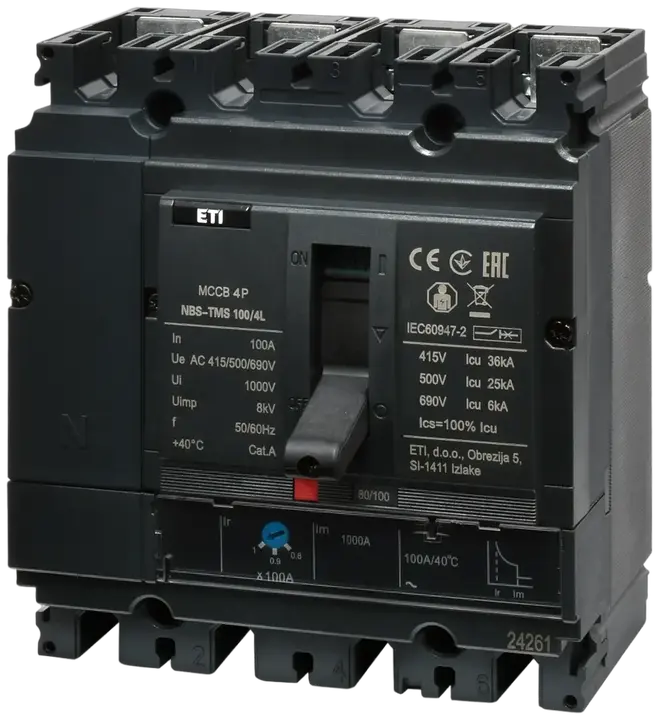

NBS-TMS 100/4S 40A 4P Leistungsschalter
- ETI-Code:
- 004673033
- Anwendung:
- 60947
- Bemessungsstrom:
- 40 A
- Anzahl der Pole:
- 4
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 800 V
- Thermische Einstellung:
- 0,8-1
- Magnetische Einstellung:
- 10In
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
18 Logistik
Produkt
- Gewicht
- 1,9 kg
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895936954
- Gewicht der Basisverpackung
- 2,17 kg
- Höhe der Basisverpackung
- 135 mm
- Breite der Basisverpackung
- 150 mm
- Tiefe der Basisverpackung
- 182 mm
- Volumen der Basisverpackung
- 3,686 dm³
Transportverpackung
- Menge der Transportverpackung
- 12 pcs
- EAN-Code für die Transportverpackung
- 3838895936961
- Gewicht der Transportverpackung
- 27,04 kg
- Höhe der Transportverpackung
- 380 mm
- Breite der Transportverpackung
- 320 mm
- Tiefe der Transportverpackung
- 465 mm
- Volumen der Transportverpackung
- 56,544 dm³
- Palettenmenge
- 204 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Ja
- Complete device with protection unit
- Ja
- Rated permanent current Iu
- 40 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ja
- Overload release current setting(Min)
- 26 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 32 A
ETIM-Klassifizierung – Version 9.0
1 Diagramme
0 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
25 Tags
004673033LeistungsschalterNBS-TMS 100/4S 40A 4PETIBREAKMCCBNBSNBSThermal magneticNBS 100Internationalkompakter LeistungsschalterCircuit breakers NBS Series 20-630AWiderstehende Bemessungsimpulsspannung Uimp: 8 kVAnschlusstyp: Frontseitiger AnschlussBemessungsbetriebsspannung (V AC): 690 VFunktion: MCCBAnzahl der Pole: 4Bemessungsisolationsspannung: 800 VEinstellbar oder fest: EinstellbarMagnetische Einstellung: 10InStandard: 60947Thermische Einstellung: 0,8-1Bemessungsstrom: 40 A/40 ABemessungskurzschlussleistung bei 415V Icu/Ics: 50 kA/50 kALeistungsschalter
