004673108

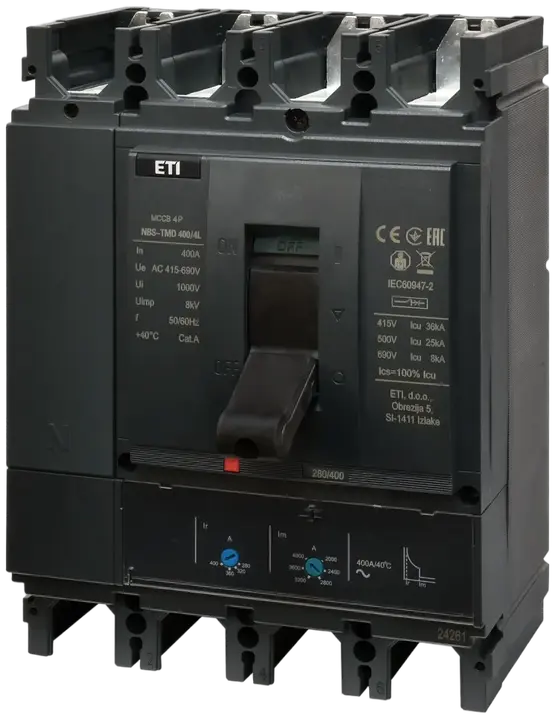

NBS-TMD 400/4S 400A 4P Leistungsschalter
- ETI-Code:
- 004673108
- Anwendung:
- 60947
- Bemessungsstrom:
- 400 A
- Anzahl der Pole:
- 4
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 1.000 V
- Thermische Einstellung:
- 0,7-1
- Magnetische Einstellung:
- (5-10)In
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
18 Logistik
Produkt
- Gewicht
- 8,5 kg
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895941088
- Gewicht der Basisverpackung
- 6,33 kg
- Höhe der Basisverpackung
- 185 mm
- Breite der Basisverpackung
- 195 mm
- Tiefe der Basisverpackung
- 284 mm
- Volumen der Basisverpackung
- 10,245 dm³
Transportverpackung
- Menge der Transportverpackung
- 3 pcs
- EAN-Code für die Transportverpackung
- 3838895941095
- Gewicht der Transportverpackung
- 19,59 kg
- Höhe der Transportverpackung
- 210 mm
- Breite der Transportverpackung
- 295 mm
- Tiefe der Transportverpackung
- 580 mm
- Volumen der Transportverpackung
- 35,931 dm³
- Palettenmenge
- 81 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- Ja
- Complete device with protection unit
- Ja
- Rated permanent current Iu
- 400 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ja
- Overload release current setting(Min)
- 320 A
- Adjustment range undelayed short-circuit release(Min)
- 2.000 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 400 A
- Adjustment range undelayed short-circuit release(Max)
- 4.000 A
ETIM-Klassifizierung – Version 9.0
1 Diagramme
0 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
25 Tags
004673108LeistungsschalterNBS-TMD 400/4S 400A 4PETIBREAKMCCBNBSNBSThermal magneticNBS 400Internationalkompakter LeistungsschalterCircuit breakers NBS Series 20-630AWiderstehende Bemessungsimpulsspannung Uimp: 8 kVAnschlusstyp: Frontseitiger AnschlussBemessungsbetriebsspannung (V AC): 690 VFunktion: MCCBAnzahl der Pole: 4Bemessungsisolationsspannung: 1000 VEinstellbar oder fest: EinstellbarMagnetische Einstellung: (5-10)InStandard: 60947Thermische Einstellung: 0,7-1Bemessungsstrom: 400 A/400 ABemessungskurzschlussleistung bei 415V Icu/Ics: 50 kA/50 kALeistungsschalter
