004673151

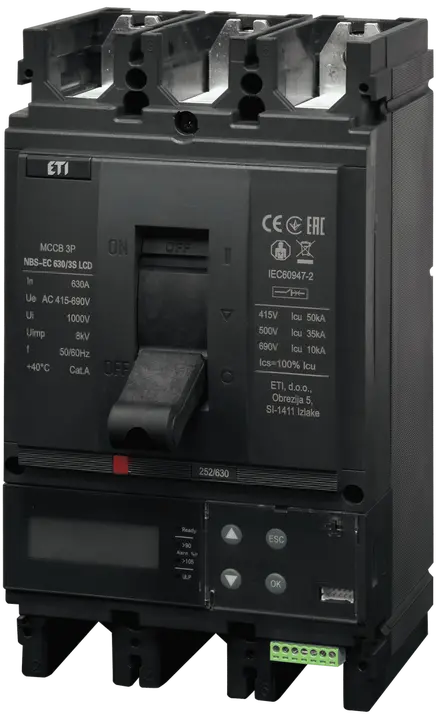

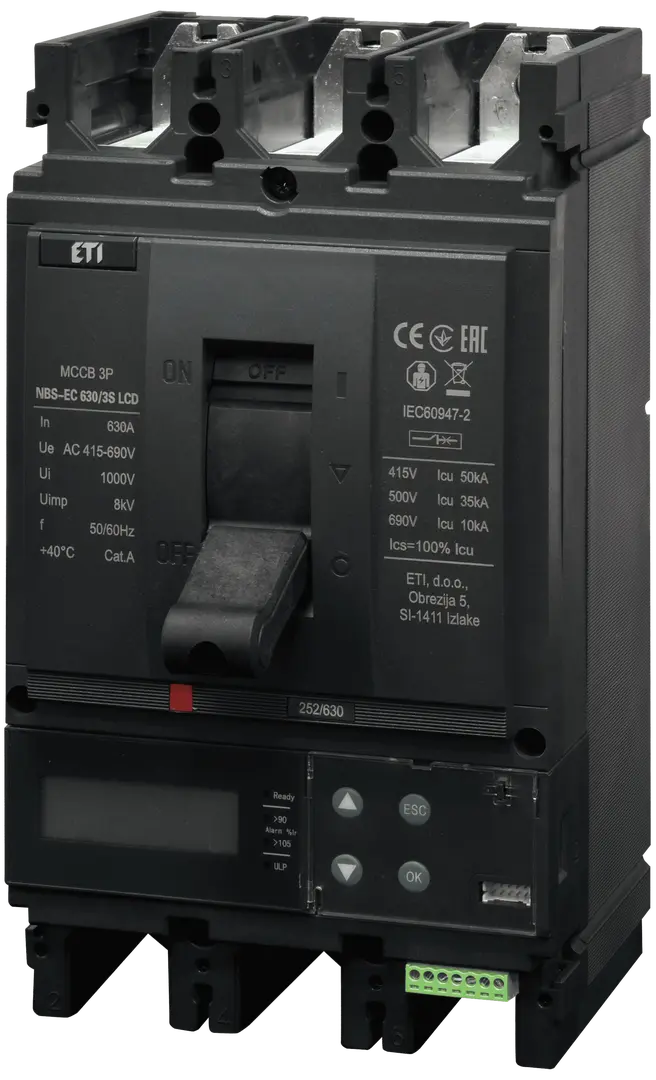

NBS-EC 630/3S LCD 630A 3P Leistungsschalter
- ETI-Code:
- 004673151
- Anwendung:
- IEC/EN 60947-2
- Kurzschlusskapazität:
- 50 kA
- Bemessungsstrom:
- 630 A
- Anzahl der Pole:
- 3
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 1.000 V
- Thermische Einstellung:
- (0,4-1) x In
- Magnetische Einstellung:
- (1,5-12) x Ir
- Einstellbar oder fest:
- Einstellbar
- Standard:
- IEC/EN 60947-2
- Funktion:
- MCCB
- Katalog Gruppe 1:
- NBS
- Rahmengröße:
- 630
21 Logistik
Produkt
- Gewicht
- 6,5 kg
- Nettobreite
- 140 mm
- Nettohöhe
- 255 mm
- Nettotiefe
- 137,31 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895941941
- Gewicht der Basisverpackung
- 6,75 kg
- Höhe der Basisverpackung
- 184 mm
- Breite der Basisverpackung
- 150 mm
- Tiefe der Basisverpackung
- 280 mm
- Volumen der Basisverpackung
- 7,728 dm³
Transportverpackung
- Menge der Transportverpackung
- 4 pcs
- EAN-Code für die Transportverpackung
- 3838895941958
- Gewicht der Transportverpackung
- 28 kg
- Höhe der Transportverpackung
- 335 mm
- Breite der Transportverpackung
- 335 mm
- Tiefe der Transportverpackung
- 365 mm
- Volumen der Transportverpackung
- 40,962 dm³
- Palettenmenge
- 96 pcs
- Customs tariff
- 85362090
18 ETIM
- Motor drive optional
- ✓
- Complete device with protection unit
- ✓
- Rated permanent current Iu
- 630 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Integrated earth fault protection
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 252 A
- Adjustment range short-term delayed short-circuit release(Min)
- 378 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 7.560 A
- Overload release current setting(Max)
- 630 A
ETIM-Klassifizierung – Version 9.0
