004671276

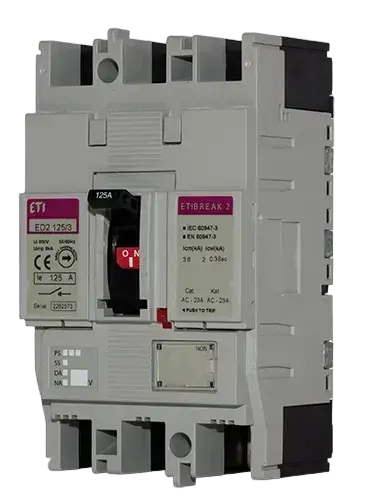

ED2 125/4 Lasttrennschalter
- ETI-Code:
- 004671276
- Anwendung:
- IEC 60947-3
- Bemessungsstrom:
- 125 A
- Anzahl der Pole:
- 4
- Anschlusstyp:
- Frontseitiger Anschluss
- Standard:
- IEC 60947-3
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Gebrauchskategorie:
- AC-23A, DC-22A
- Bemessungskurzschlusseinschaltstrom Icm:
- 3,6 kA
- Bemessungskurzzeitstromfestigkeit Icw at 0,3s:
- 2 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsbetriebsspannung (V DC):
- 250 V
- Bemessungsisolationsspannung:
- 800 V
- Funktion:
- Low voltage switch disconnector
- Rahmengröße:
- 125A
- Kurzschlusskapazität:
- 3.6 kA
5 Dokumente
14 Logistik
Produkt
- Gewicht
- 1,2 kg
- Nettobreite
- 120 mm
- Nettohöhe
- 155 mm
- Nettotiefe
- 92 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895411093
- Gewicht der Transportverpackung
- 1,4 kg
- Höhe der Transportverpackung
- 125 mm
- Breite der Transportverpackung
- 160 mm
- Tiefe der Transportverpackung
- 110 mm
- Volumen der Transportverpackung
- 2,2 dm³
- Palettenmenge
- 667 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- Ja
- Version as maintenance-/service switch
- Ja
- Version as safety switch
- Ja
- Suitable for floor mounting
- Ja
- Rated permanent current Iu
- 125 A
- Type of control element
- Rocker lever
- Conditioned rated short-circuit current Iq
- 65 kA
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Voltage release optional
- Ja
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Version as main switch
- Ja
ETIM-Klassifizierung – Version 9.0
