004671506

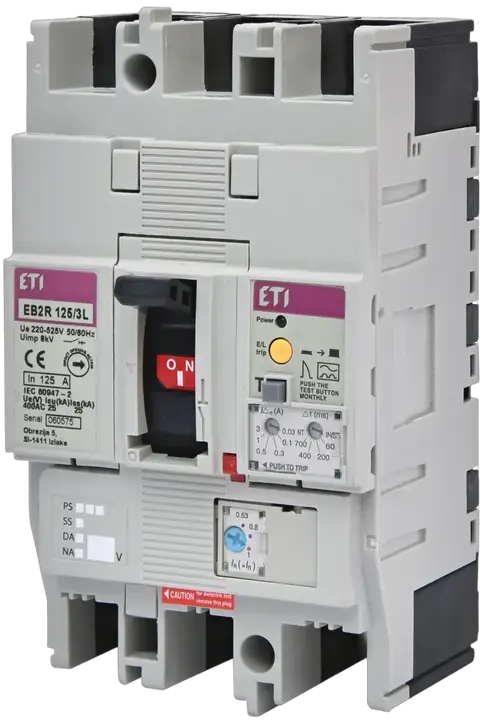

EB2R 125/3L 125A 3P Leistungsschalter
- ETI-Code:
- 004671506
- Anwendung:
- 60947
- IP-Schutzart:
- IP20
- Funktion:
- MCCB + RCD
- Bemessungsstrom:
- 125 A
- Anzahl der Pole:
- 3
- Anschlusstyp:
- Frontseitiger Anschluss
- Standard:
- 60947
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 25/19 kA
- Bemessungsbetriebsspannung (V AC):
- 525 V
- Bemessungsisolationsspannung:
- 800 V
- Thermische Einstellung:
- 0,63-1
- Magnetische Einstellung:
- fixed
- Einstellbar oder fest:
- Einstellbar
- Rahmengröße:
- 125A
- Kurzschlusskapazität:
- 25/19 kA
5 Dokumente
11 Logistik
Produkt
- Gewicht
- 1,1 kg
- Nettobreite
- 90 mm
- Nettohöhe
- 155 mm
- Nettotiefe
- 92 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895502432
- Gewicht der Transportverpackung
- 1,1 kg
- Volumen der Transportverpackung
- 1 dm³
- Palettenmenge
- 727 pcs
- Customs tariff
- 85362090
14 ETIM
- Motor drive optional
- Ja
- Rated permanent current Iu
- 125 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Ja
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Ja
- Overload release current setting(Min)
- 78,8 A
- Adjustment range undelayed short-circuit release(Min)
- 1.250 A
- Overload release current setting(Max)
- 125 A
- Adjustment range undelayed short-circuit release(Max)
- 1.250 A
ETIM-Klassifizierung – Version 9.0
