004671377

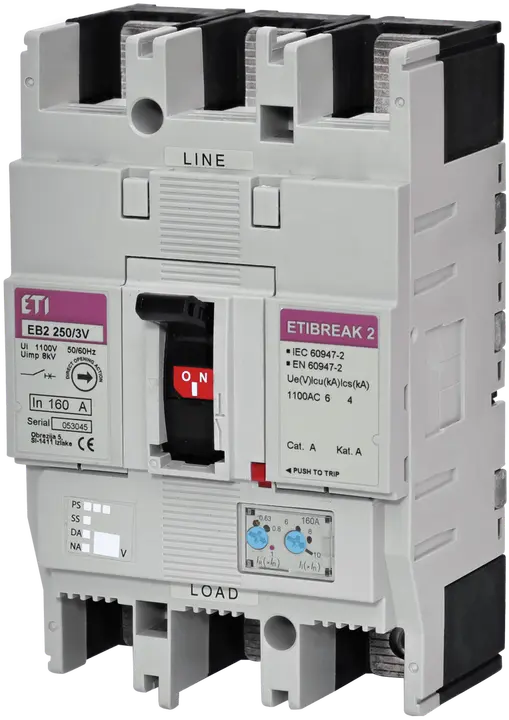

EB2 250/3V 160A 3p 1100V Leistungsschalter
- ETI-Code:
- 004671377
- Anwendung:
- EN/IEC 60947-2
- Kurzschlusskapazität:
- 6/4 kA
- Bemessungsstrom:
- 160 A
- Anzahl der Pole:
- 3
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 6/4 kA
- Bemessungsbetriebsspannung (V AC):
- 1.100 V
- Bemessungsbetriebsspannung (V DC):
- 250 V
- Bemessungsisolationsspannung:
- 1.100 V
- Thermische Einstellung:
- 0,63-1
- Magnetische Einstellung:
- 6-13
- Einstellbar oder fest:
- Einstellbar
- Bemessungs-Kurzschlussausschaltvermögen bei 1100 V Icu/Ics:
- 6/4 kA
- Standard:
- EN/IEC 60947-2
- Funktion:
- MCCB
- Katalog Gruppe 1:
- EB2
- Rahmengröße:
- 250
14 Logistik
Produkt
- Gewicht
- 1,5 kg
- Nettobreite
- 105 mm
- Nettohöhe
- 165 mm
- Nettotiefe
- 92 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895864127
- Gewicht der Transportverpackung
- 1,5 kg
- Höhe der Transportverpackung
- 150 mm
- Breite der Transportverpackung
- 235 mm
- Tiefe der Transportverpackung
- 110 mm
- Volumen der Transportverpackung
- 3,878 dm³
- Palettenmenge
- 263 pcs
- Customs tariff
- 85362090
9 ETIM
- Rated permanent current Iu
- 4 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Type of electrical connection of main circuit
- Flat plug-in connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 4 kA
- Rated voltage(Min)
- 1.100 V
- Rated voltage(Max)
- 1.100 V
ETIM-Klassifizierung – Version 9.0
