004672170

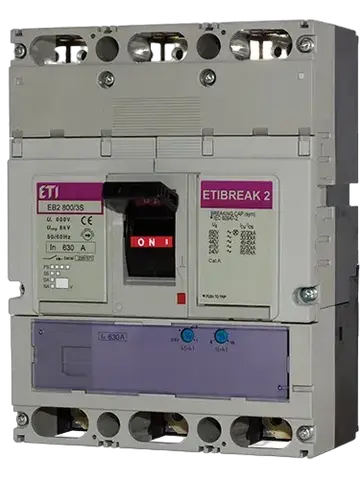

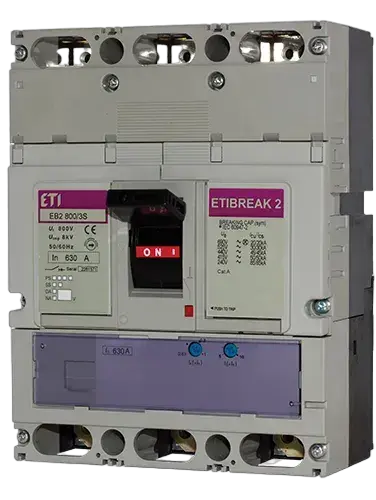

EB2 800/3H 630A 3p Leistungsschalter
- ETI-Code:
- 004672170
- Anwendung:
- 60947
- Kurzschlusskapazität:
- 70/50 kA
- Bemessungsstrom:
- 630 A
- Anzahl der Pole:
- 3
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 70/50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsbetriebsspannung (V DC):
- 250 V
- Bemessungsisolationsspannung:
- 800 V
- Thermische Einstellung:
- 0,63-1
- Magnetische Einstellung:
- 5-10
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
- Katalog Gruppe 1:
- EB2
- Rahmengröße:
- 800A
5 Dokumente
14 Logistik
Produkt
- Gewicht
- 8,5 kg
- Nettobreite
- 210 mm
- Nettohöhe
- 433 mm
- Nettotiefe
- 142,64 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895664840
- Gewicht der Transportverpackung
- 8,5 kg
- Höhe der Transportverpackung
- 230 mm
- Breite der Transportverpackung
- 440 mm
- Tiefe der Transportverpackung
- 190 mm
- Volumen der Transportverpackung
- 19,228 dm³
- Palettenmenge
- 94 pcs
- Customs tariff
- 85362090
2 ETIM
- Number of poles
- 3
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
ETIM-Klassifizierung – Version 9.0
2 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
29 Tags
004672170LeistungsschalterEB2 800/3H 630A 3pETIBREAKMCCBEB2EB2thermal magneticEB2 630/800Internationalkompakter LeistungsschalterLeistungsschalter EB2 Series 20-1600AWiderstehende Bemessungsimpulsspannung Uimp: 8 kVAnschlusstyp: Frontseitiger AnschlussBemessungsbetriebsspannung (V AC): 690 VFunktion: MCCBAnzahl der Pole: 3Rahmengröße: 800AKurzschlusskapazität: 70 kA/50 kABemessungsisolationsspannung: 800 VEinstellbar oder fest: EinstellbarMagnetische Einstellung: 5-10Bemessungsbetriebsspannung (V DC): 250 VStandard: 60947Thermische Einstellung: 0,63-1Bemessungsstrom: 630 A/630 ABemessungskurzschlussleistung bei 415V Icu/Ics: 70 kA/50 kAKatalog Gruppe 1: EB2Leistungsschalter TOWAR Kurzschlusskapazität: 70 kA/50 kA Bemessungsstrom: 630 A/630 A Anzahl der Pole: 3 Bemessungskurzschlussleistung bei 415V Icu/Ics: 70 kA/50 kA Einstellbar oder fest: Einstellbar Funktion: MCCB Katalog Gruppe 1: EB2 Rahmengröße: 800A
