004672181

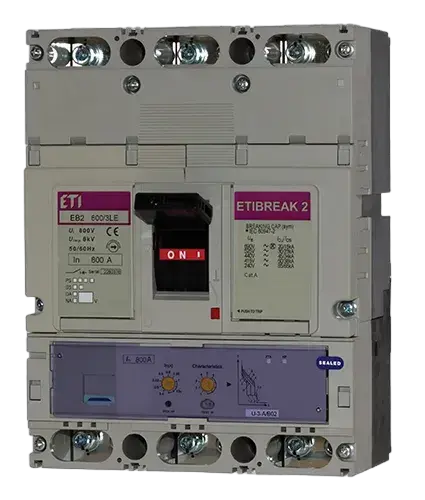

EB2 800/4LE 800A 4p Leistungsschalter
- ETI-Code:
- 004672181
- Anwendung:
- 60947
- IP-Schutzart:
- IP20
- Kurzschlusskapazität:
- 50 kA
- Bemessungsstrom:
- 800 A
- Anzahl der Pole:
- 4
- Anschlusstyp:
- Frontseitiger Anschluss
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 50 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 800 V
- Thermische Einstellung:
- 0,4-1
- Magnetische Einstellung:
- adjustable
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
- Katalog Gruppe 1:
- EB2
- Rahmengröße:
- 800
14 Logistik
Produkt
- Gewicht
- 12,3 kg
- Nettobreite
- 280 mm
- Nettohöhe
- 433 mm
- Nettotiefe
- 142,64 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895664895
- Gewicht der Transportverpackung
- 12,3 kg
- Höhe der Transportverpackung
- 300 mm
- Breite der Transportverpackung
- 440 mm
- Tiefe der Transportverpackung
- 190 mm
- Volumen der Transportverpackung
- 25,08 dm³
- Palettenmenge
- 65 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- ✓
- Rated permanent current Iu
- 800 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 320 A
- Adjustment range short-term delayed short-circuit release(Min)
- 800 A
- Adjustment range undelayed short-circuit release(Min)
- 4.480 A
- Adjustment range short-term delayed short-circuit release(Max)
- 8.000 A
- Overload release current setting(Max)
- 800 A
- Adjustment range undelayed short-circuit release(Max)
- 9.600 A
ETIM-Klassifizierung – Version 9.0
