004672262

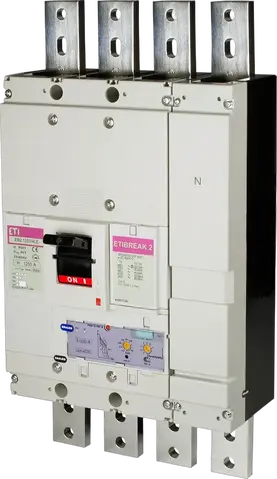

EB2 1600/4E-FC 1600A 4p APGN Leistungsschalter
- ETI-Code:
- 004672262
- Anwendung:
- 60947
- Kurzschlusskapazität:
- 100/75 kA
- Bemessungsstrom:
- 1600 A
- Anzahl der Pole:
- 4
- Anschlusstyp:
- Anschlussverlängerungen
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
- Bemessungskurzschlussleistung bei 415V Icu/Ics:
- 100/75 kA
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Bemessungsisolationsspannung:
- 800 V
- Thermische Einstellung:
- 0,4-1
- Magnetische Einstellung:
- adjustable
- Einstellbar oder fest:
- Einstellbar
- Standard:
- 60947
- Funktion:
- MCCB
- Katalog Gruppe 1:
- EB2
- Rahmengröße:
- 1600A
14 Logistik
Produkt
- Gewicht
- 35 kg
- Nettobreite
- 280,5 mm
- Nettohöhe
- 570,2 mm
- Nettotiefe
- 189,29 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895703990
- Gewicht der Transportverpackung
- 35 kg
- Höhe der Transportverpackung
- 400 mm
- Breite der Transportverpackung
- 600 mm
- Tiefe der Transportverpackung
- 280 mm
- Volumen der Transportverpackung
- 67,2 dm³
- Palettenmenge
- 23 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- Ja
- Rated permanent current Iu
- 1.600 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Integrated earth fault protection
- Ja
- Type of electrical connection of main circuit
- Rail connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 75 kA
- With switched-off indicator
- Ja
- Overload release current setting(Min)
- 640 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1.600 A
- Adjustment range undelayed short-circuit release(Min)
- 8.960 A
- Adjustment range short-term delayed short-circuit release(Max)
- 16.000 A
- Overload release current setting(Max)
- 1.600 A
- Adjustment range undelayed short-circuit release(Max)
- 19.200 A
ETIM-Klassifizierung – Version 9.0
