004661400

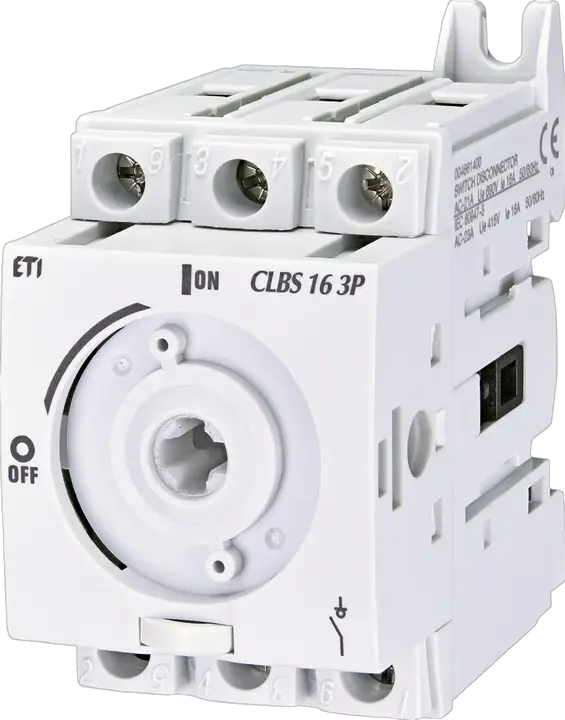

CLBS 16 3P Lasttrennschalter
- ETI-Code:
- 004661400
- Bemessungsstrom:
- 16 A
- Katalog Gruppe 1:
- kompakte Lasttrennschalter CLBS
- Montagetyp:
- TH 35
- Typ:
- DIN-rail mounted
- Funktion:
- 0-1
- Anzahl der Pole:
- 3
- Thermischer Strom Ith:
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V:
- 16 A
- Bemessungsisolationsspannung:
- 800 V
- Max. Bemessungsbetriebsspannung (V AC):
- 690 V
21 Logistik
Produkt
- Gewicht
- 0,23 kg
- Nettobreite
- 45 mm
- Nettohöhe
- 85 mm
- Nettotiefe
- 65,3 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895717911
- Gewicht der Basisverpackung
- 0,23 kg
- Höhe der Basisverpackung
- 85 mm
- Breite der Basisverpackung
- 111 mm
- Tiefe der Basisverpackung
- 65 mm
- Volumen der Basisverpackung
- 0,613 dm³
Transportverpackung
- Menge der Transportverpackung
- 24 pcs
- EAN-Code für die Transportverpackung
- 3838895717928
- Gewicht der Transportverpackung
- 5,52 kg
- Höhe der Transportverpackung
- 275 mm
- Breite der Transportverpackung
- 345 mm
- Tiefe der Transportverpackung
- 177 mm
- Volumen der Transportverpackung
- 16,793 dm³
- Palettenmenge
- 1.680 pcs
- Customs tariff
- 85365080
14 ETIM
- Version as emergency stop installation
- Ja
- Version as maintenance-/service switch
- Ja
- Version as safety switch
- Ja
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- Ja
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Rated operation power at AC-23, 400 V
- 7,5 kW
- Suitable for intermediate mounting
- Ja
- Suitable for distribution board installation
- Ja
- Version as main switch
- Ja
ETIM-Klassifizierung – Version 9.0
1 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
19 Tags
004661400LasttrennschalterCLBS 16 3PETISWITCHCompact Load Break SwitchCLBSCLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 AInternationalModular-, Dreh- und KippschalterDrehschalter CLBS 16-125ABemessungsbetriebsstrom Ie AC-21 A/B at 415V: 16 A/16 AMax. Bemessungsbetriebsspannung (V AC): 690 VThermischer Strom Ith: 16 AFunktion: 0-1Anzahl der Pole: 3Bemessungsisolationsspannung: 800 VLasttrennschalter Funktion: 0-1 Anzahl der Pole: 3 Thermischer Strom Ith: 16 A Bemessungsbetriebsstrom Ie AC-21 A/B at 415V: 16 A/16 A
Video
Zubehör 15 Alles Zubehör
Verwandte Produkte 11 Alle Produkte

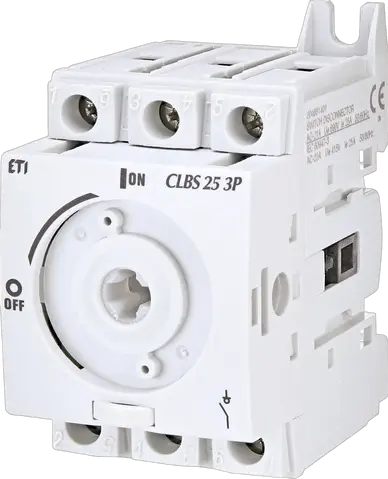

004661401
CLBS 25 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 25 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 25 A
004661402

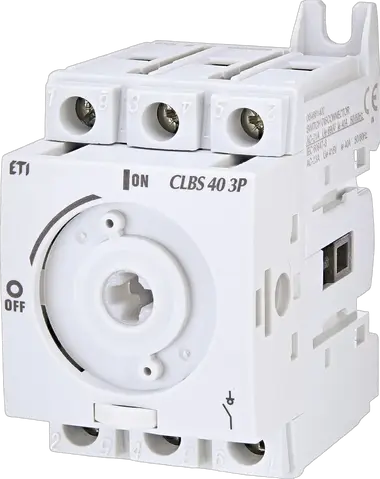

CLBS 40 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 40 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 40 A
004661403

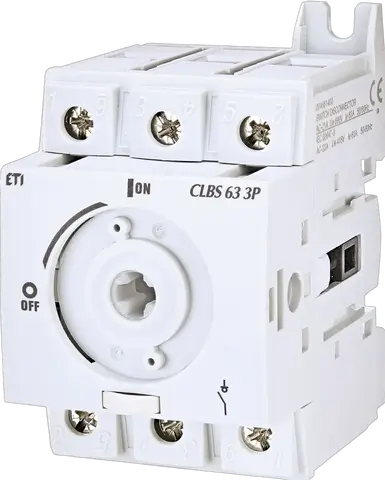

CLBS 63 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 63 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 63 A
004661404

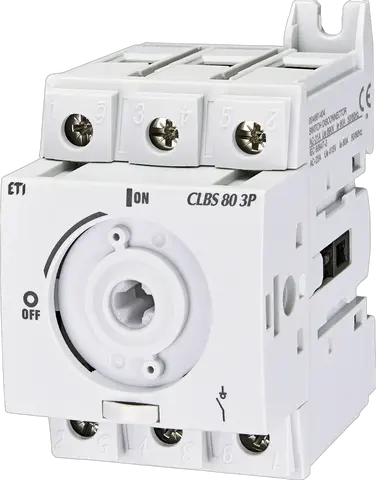

CLBS 80 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 80 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 80 A
004661405

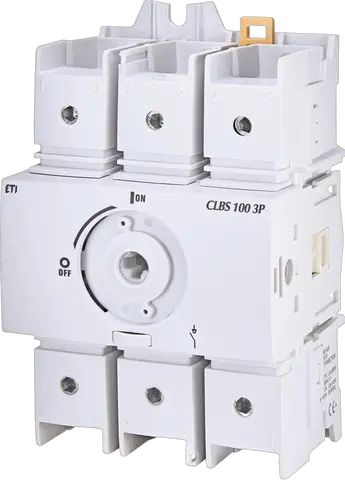

CLBS 100 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 100 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 100 A
004661406

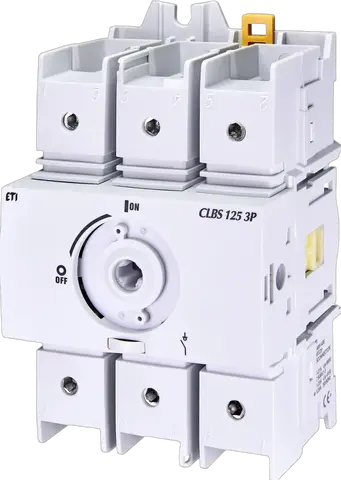

CLBS 125 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 125 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 125 A
004661910

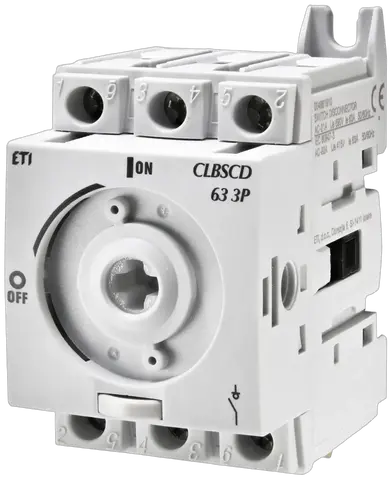

CLBSCD 63 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
004661911

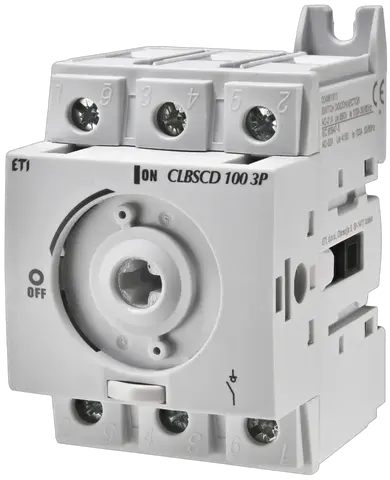

CLBSCD 100 3P
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
004664250
ModLBS 16 1p
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 1
- Thermischer Strom Ith
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 16 A
004664251
ModLBS 16 3p
- Klassenname
- Lasttrennschalter
- Funktion
- 0-1
- Anzahl der Pole
- 3
- Thermischer Strom Ith
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 A/B at 415V
- 16 A
004664252

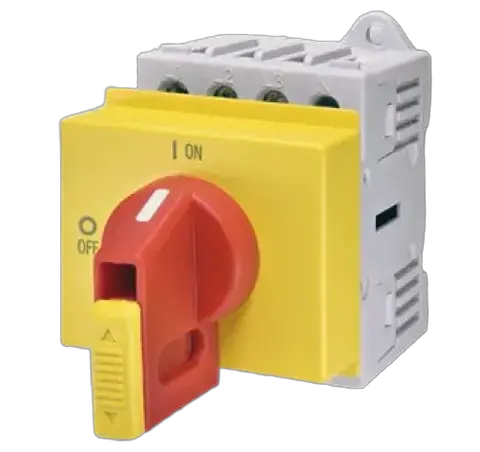

ModLBS 40 3p ES
