004773024
Veraltet

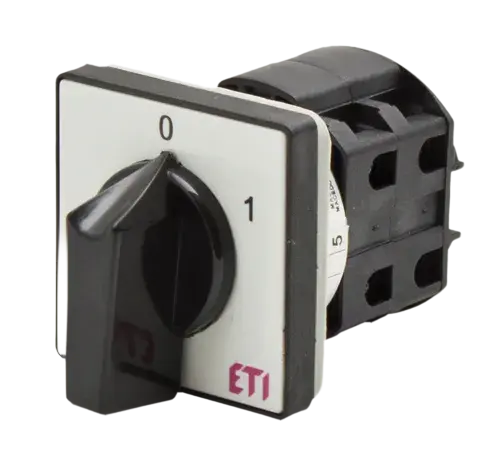

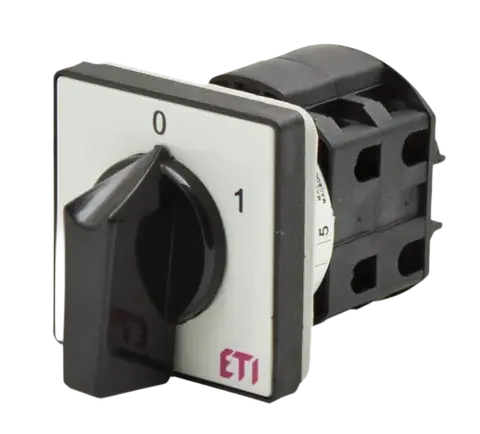

* CS 10 92 U Nockenschalter
- ETI-Code:
- 004773024
- Bemessungsstrom:
- 10 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- 0-1
- Anzahl der Pole:
- 4
- Thermischer Strom Ith:
- 10 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 10 A
- Max. Bemessungsbetriebsspannung (V AC):
- 400 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- ON-OFF (0-1) switches with 60° switching angle
15 Logistik
Produkt
- Gewicht
- 0,1 kg
- Nettobreite
- 50,3 mm
- Nettohöhe
- 72,8 mm
- Nettotiefe
- 107,16 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895659624
- Gewicht der Basisverpackung
- 0,1 kg
- Volumen der Basisverpackung
- 0,32 dm³
Transportverpackung
- Menge der Transportverpackung
- 100 pcs
- EAN-Code für die Transportverpackung
- 3838895659631
- Gewicht der Transportverpackung
- 10 kg
- Volumen der Transportverpackung
- 32 dm³
- Palettenmenge
- 5.600 pcs
- Customs tariff
- 85363010
9 ETIM
- Model
- On/Off switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 6 kW
- Suitable for distribution board installation
- ✓
ETIM-Klassifizierung – Version 9.0
1 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
19 Tags
004773024Nockenschalter* CS 10 92 UETISWITCHRotary cam switchRotary cam switchRotary cam switchON-OFF switches with 60 deg. sw. angle4pInternationalModular-, Dreh- und KippschalterDrehschalterMax. Bemessungsbetriebsspannung (V AC): 400 VThermischer Strom Ith: 10 ABetrieb: ON-OFF (0-1) switches with 60° switching angleAnzahl der Pole: 4Bemessungsisolationsspannung: 690 VBemessungsbetriebsstrom Ie AC-21 at 400V: 10 ANockenschalter Anzahl der Pole: 4 Thermischer Strom Ith: 10 A Bemessungsbetriebsstrom Ie AC-21 at 400V: 10 A Betrieb: ON-OFF (0-1) switches with 60° switching angle
