004773048
Veraltet

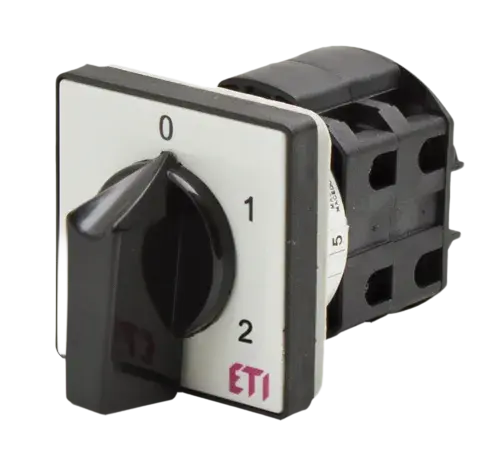

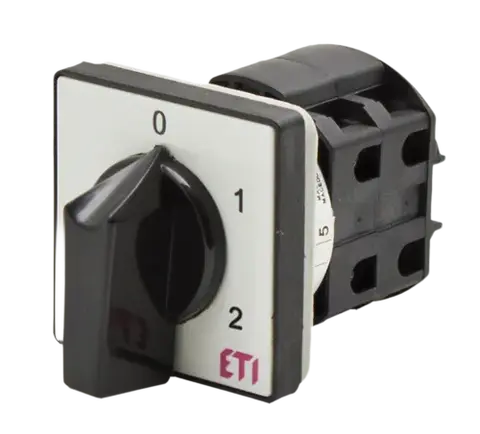

* CS 10 135 U Nockenschalter
- ETI-Code:
- 004773048
- Bemessungsstrom:
- 10 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- 0-1-2
- Anzahl der Pole:
- 3
- Thermischer Strom Ith:
- 10 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 10 A
- Max. Bemessungsbetriebsspannung (V AC):
- 400 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- Multistep (0-1-2) switch with 60° switching angle
15 Logistik
Produkt
- Gewicht
- 0,125 kg
- Nettobreite
- 50,2 mm
- Nettohöhe
- 69,3 mm
- Nettotiefe
- 94,32 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895660101
- Gewicht der Basisverpackung
- 0,125 kg
- Volumen der Basisverpackung
- 0,417 dm³
Transportverpackung
- Menge der Transportverpackung
- 84 pcs
- EAN-Code für die Transportverpackung
- 3838895660118
- Gewicht der Transportverpackung
- 10,5 kg
- Volumen der Transportverpackung
- 35,028 dm³
- Palettenmenge
- 4.284 pcs
- Customs tariff
- 85363010
9 ETIM
- Model
- Level switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 6 kW
- Suitable for distribution board installation
- ✓
ETIM-Klassifizierung – Version 9.0
