004773099

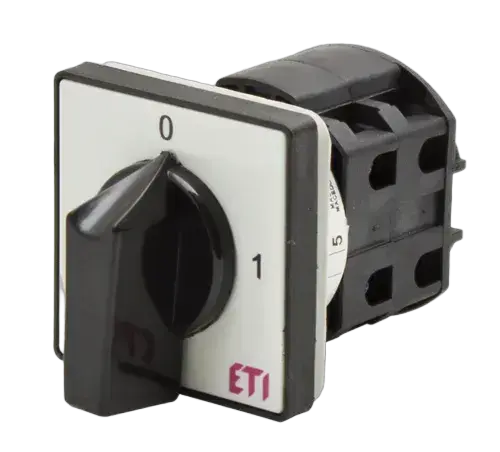

CS 16 97 U Nockenschalter
- ETI-Code:
- 004773099
- Bemessungsstrom:
- 16 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- A 3L
- Anzahl der Pole:
- 2
- Thermischer Strom Ith:
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 16 A
- Max. Bemessungsbetriebsspannung (V AC):
- 400 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- Ammeter switches
21 Logistik
Produkt
- Gewicht
- 0,2 kg
- Nettobreite
- 50,4 mm
- Nettohöhe
- 79,7 mm
- Nettotiefe
- 132,83 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895661122
- Gewicht der Basisverpackung
- 0,2 kg
- Höhe der Basisverpackung
- 180 mm
- Breite der Basisverpackung
- 58 mm
- Tiefe der Basisverpackung
- 58 mm
- Volumen der Basisverpackung
- 0,606 dm³
Transportverpackung
- Menge der Transportverpackung
- 72 pcs
- EAN-Code für die Transportverpackung
- 3838895661139
- Gewicht der Transportverpackung
- 15,4 kg
- Höhe der Transportverpackung
- 240 mm
- Breite der Transportverpackung
- 480 mm
- Tiefe der Transportverpackung
- 400 mm
- Volumen der Transportverpackung
- 46,08 dm³
- Palettenmenge
- 1.512 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Reverser
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 2
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Suitable for distribution board installation
- ✓
ETIM-Klassifizierung – Version 9.0
1 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
19 Tags
004773099NockenschalterCS 16 97 UETISWITCHRotary cam switchRotary cam switchRotary cam switchAmmeter switches2p 3 current w/wo transformerInternationalModular-, Dreh- und KippschalterDrehschalterMax. Bemessungsbetriebsspannung (V AC): 400 VThermischer Strom Ith: 16 ABetrieb: Ammeter switchesAnzahl der Pole: 2Bemessungsisolationsspannung: 690 VBemessungsbetriebsstrom Ie AC-21 at 400V: 16 ANockenschalter Anzahl der Pole: 2 Thermischer Strom Ith: 16 A Bemessungsbetriebsstrom Ie AC-21 at 400V: 16 A Betrieb: Ammeter switches
