004773132

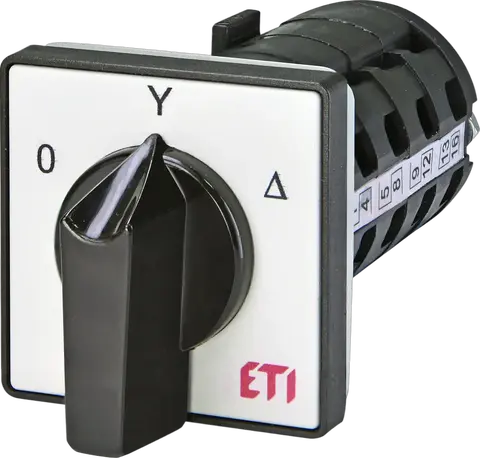

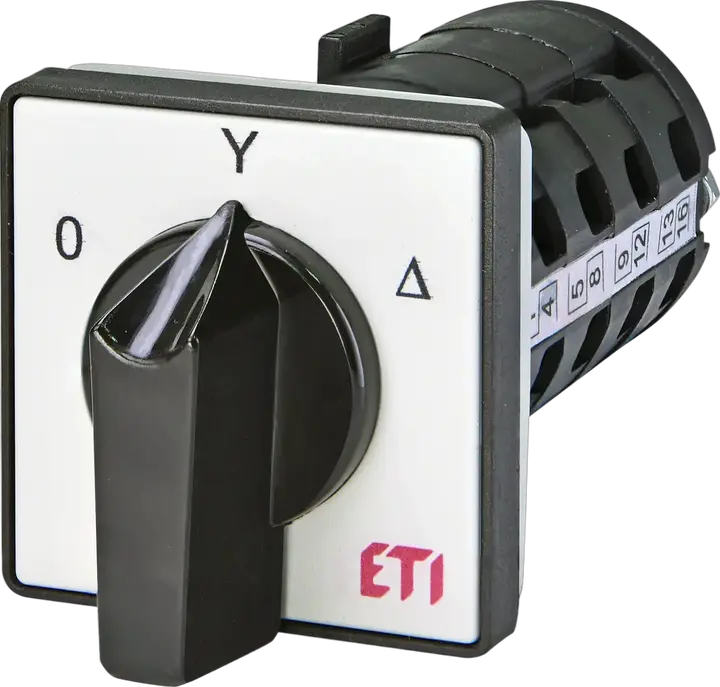

CS 16 12 U Nockenschalter
- ETI-Code:
- 004773132
- Bemessungsstrom:
- 16 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- 0-Y-D
- Anzahl der Pole:
- 3
- Thermischer Strom Ith:
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 16 A
- Max. Bemessungsbetriebsspannung (V AC):
- 400 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- Star-delta switches
21 Logistik
Produkt
- Gewicht
- 0,175 kg
- Nettobreite
- 50,3 mm
- Nettohöhe
- 72,8 mm
- Nettotiefe
- 107,16 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895661788
- Gewicht der Basisverpackung
- 0,175 kg
- Höhe der Basisverpackung
- 95 mm
- Breite der Basisverpackung
- 58 mm
- Tiefe der Basisverpackung
- 58 mm
- Volumen der Basisverpackung
- 0,32 dm³
Transportverpackung
- Menge der Transportverpackung
- 100 pcs
- EAN-Code für die Transportverpackung
- 3838895661795
- Gewicht der Transportverpackung
- 18,532 kg
- Höhe der Transportverpackung
- 240 mm
- Breite der Transportverpackung
- 480 mm
- Tiefe der Transportverpackung
- 400 mm
- Volumen der Transportverpackung
- 46,08 dm³
- Palettenmenge
- 2.100 pcs
- Customs tariff
- 85363030
10 ETIM
- Model
- Star-delta switch
- Rated permanent current Iu
- 16 A
- Type of control element
- Short thumb-grip
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP40
- Number of poles
- 3
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Housing material
- Plastic
ETIM-Klassifizierung – Version 9.0
