004773151

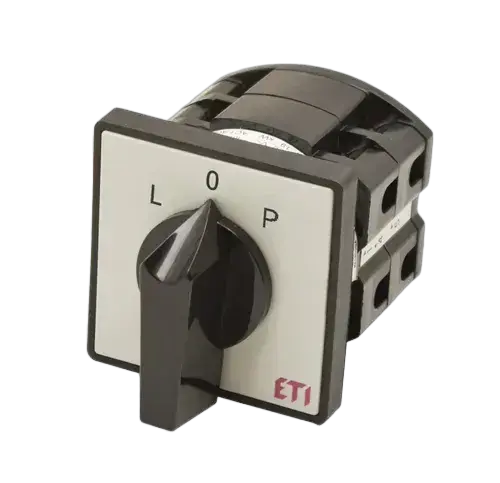

CS 80 11 U L0P Nockenschalter
- ETI-Code:
- 004773151
- Bemessungsstrom:
- 80 A
- Katalog Gruppe 1:
- Drehnockenschalter
- Montagetyp:
- Frontmontage
- Typ:
- M L-0-P
- Anzahl der Pole:
- 3
- Thermischer Strom Ith:
- 80 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 80 A
- Max. Bemessungsbetriebsspannung (V AC):
- 480 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- Motor reversing (L-0-P) switches
21 Logistik
Produkt
- Gewicht
- 0,845 kg
- Nettobreite
- 90 mm
- Nettohöhe
- 90 mm
- Nettotiefe
- 154,81 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895662167
- Gewicht der Basisverpackung
- 0,845 kg
- Höhe der Basisverpackung
- 200 mm
- Breite der Basisverpackung
- 111 mm
- Tiefe der Basisverpackung
- 111 mm
- Volumen der Basisverpackung
- 2,464 dm³
Transportverpackung
- Menge der Transportverpackung
- 12 pcs
- EAN-Code für die Transportverpackung
- 3838895662174
- Gewicht der Transportverpackung
- 11,14 kg
- Höhe der Transportverpackung
- 240 mm
- Breite der Transportverpackung
- 480 mm
- Tiefe der Transportverpackung
- 400 mm
- Volumen der Transportverpackung
- 46,08 dm³
- Palettenmenge
- 252 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Reverser
- Rated permanent current Iu
- 80 A
- Type of control element
- Turn button
- Suitable for front mounting
- ✓
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 32 kW
- Suitable for distribution board installation
- ✓
ETIM-Klassifizierung – Version 9.0
1 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
19 Tags
004773151NockenschalterCS 80 11 U L0PETISWITCHRotary cam switchRotary cam switchRotary cam switchMotor reversing switchL-0-PInternationalModular-, Dreh- und KippschalterDrehschalterMax. Bemessungsbetriebsspannung (V AC): 480 VThermischer Strom Ith: 80 ABetrieb: Motor reversing (L-0-P) switchesAnzahl der Pole: 3Bemessungsisolationsspannung: 690 VBemessungsbetriebsstrom Ie AC-21 at 400V: 80 ANockenschalter Anzahl der Pole: 3 Thermischer Strom Ith: 80 A Bemessungsbetriebsstrom Ie AC-21 at 400V: 80 A Betrieb: Motor reversing (L-0-P) switches
