004773216

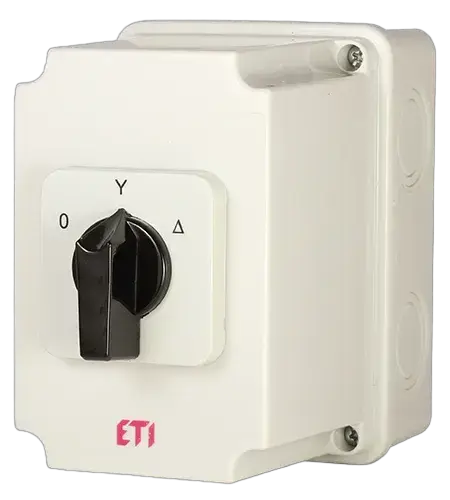

CS 16 12 PN1 Nockenschalter
- ETI-Code:
- 004773216
- Bemessungsstrom:
- 16 A
- Katalog Gruppe 1:
- Drehnockenschalter im isolierten Gehäuse
- Montagetyp:
- Frontmontage
- Typ:
- 0-Y-D IP65
- Anzahl der Pole:
- 3
- Thermischer Strom Ith:
- 16 A
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 16 A
- Max. Bemessungsbetriebsspannung (V AC):
- 400 V
- Bemessungsisolationsspannung:
- 690 V
- Betrieb:
- Star-delta switches in housing
21 Logistik
Produkt
- Gewicht
- 0,275 kg
- Nettobreite
- 88 mm
- Nettohöhe
- 128 mm
- Nettotiefe
- 149 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895663799
- Gewicht der Basisverpackung
- 0,275 kg
- Höhe der Basisverpackung
- 160 mm
- Breite der Basisverpackung
- 97 mm
- Tiefe der Basisverpackung
- 137 mm
- Volumen der Basisverpackung
- 2,126 dm³
Transportverpackung
- Menge der Transportverpackung
- 14 pcs
- EAN-Code für die Transportverpackung
- 3838895663805
- Gewicht der Transportverpackung
- 4,85 kg
- Höhe der Transportverpackung
- 240 mm
- Breite der Transportverpackung
- 480 mm
- Tiefe der Transportverpackung
- 400 mm
- Volumen der Transportverpackung
- 46,08 dm³
- Palettenmenge
- 294 pcs
- Customs tariff
- 85363030
10 ETIM
- Model
- Star-delta switch
- Rated permanent current Iu
- 16 A
- Type of control element
- Short thumb-grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP55
- Number of poles
- 3
- Complete device in housing
- ✓
- With zero (off) position
- ✓
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Housing material
- Plastic
ETIM-Klassifizierung – Version 9.0
