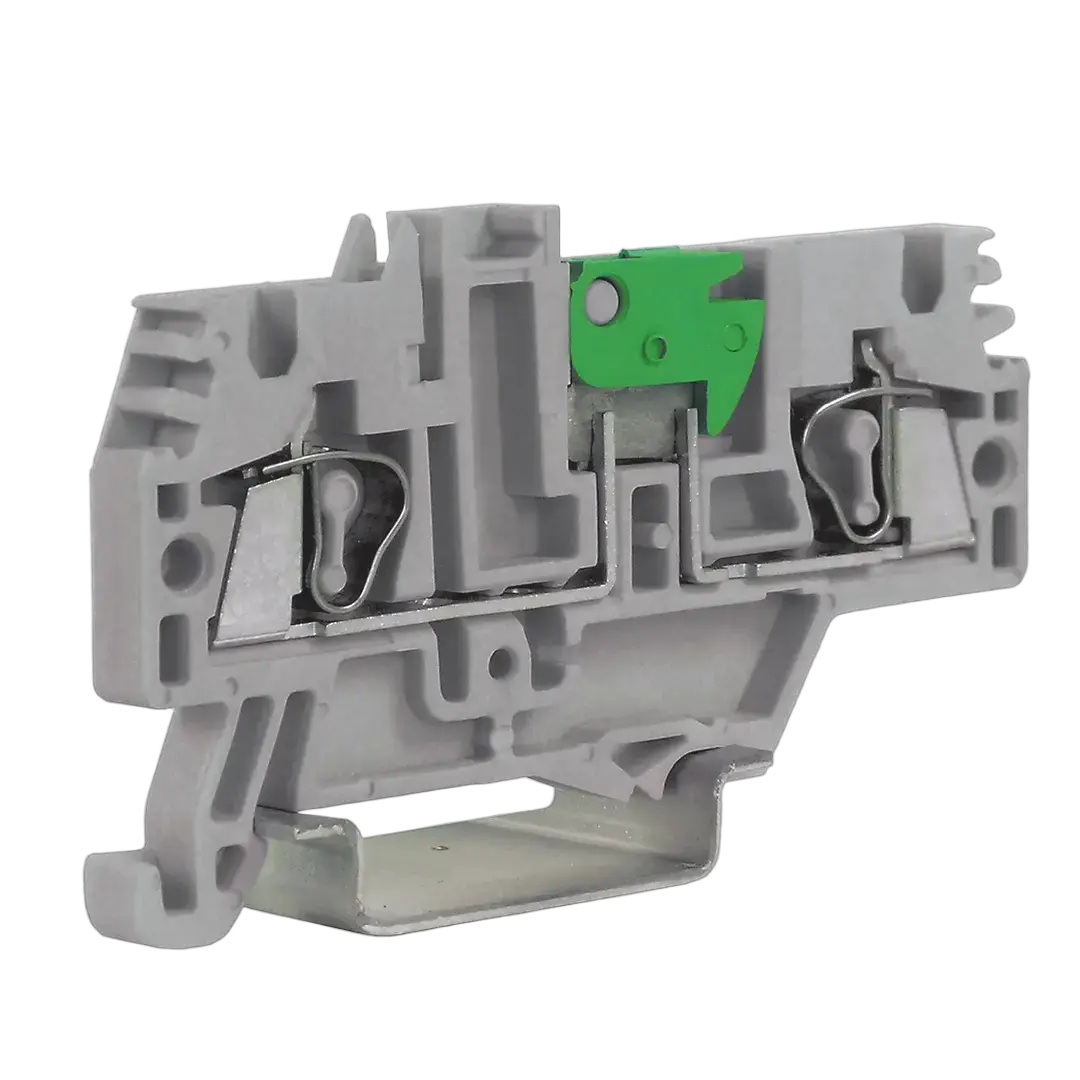

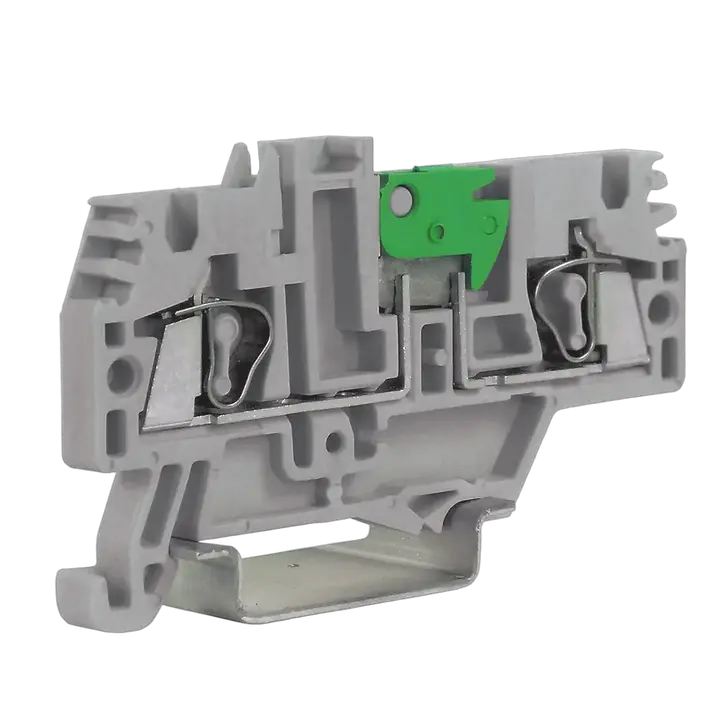

ESP-HMS.2 Trennmodul

ETI-Code:: 003903188
Bemessungsspannung AC:: 400 V
Bemessungsspannung DC:: 400 V
Katalog Gruppe 1:: ES Federklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Spring Clamp Terminal Blocks
Farbe:: Grau
Bemessungsquerschnitt:: 2 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 6 kV
Max. Strom mit Nennquerschnitt:: 16 mm²
Anschließbarer Massivleiterquerschnitt:: 2-4 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895862611
Gewicht: 11 g
Nettobreite: 5,2 mm
Nettohöhe: 66 mm
Nettotiefe: 40,5 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 80 pcs
EAN-Code für die Transportverpackung: 3838895789826
Gewicht der Transportverpackung: 0,904 kg
Höhe der Transportverpackung: 55 mm
Breite der Transportverpackung: 240 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 1,98 dm³
Palettenmenge: 36.000 pcs
Customs tariff: 85369010

Width: 5,2 mm
Material insulation body: Thermoplastic
Rated current In: 16 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Spring clamp connection
Rated voltage: 400 V
Colour: Grey
Height: 37 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 2,5 mm²

ETIM-Klassifizierung – Version 9.0
