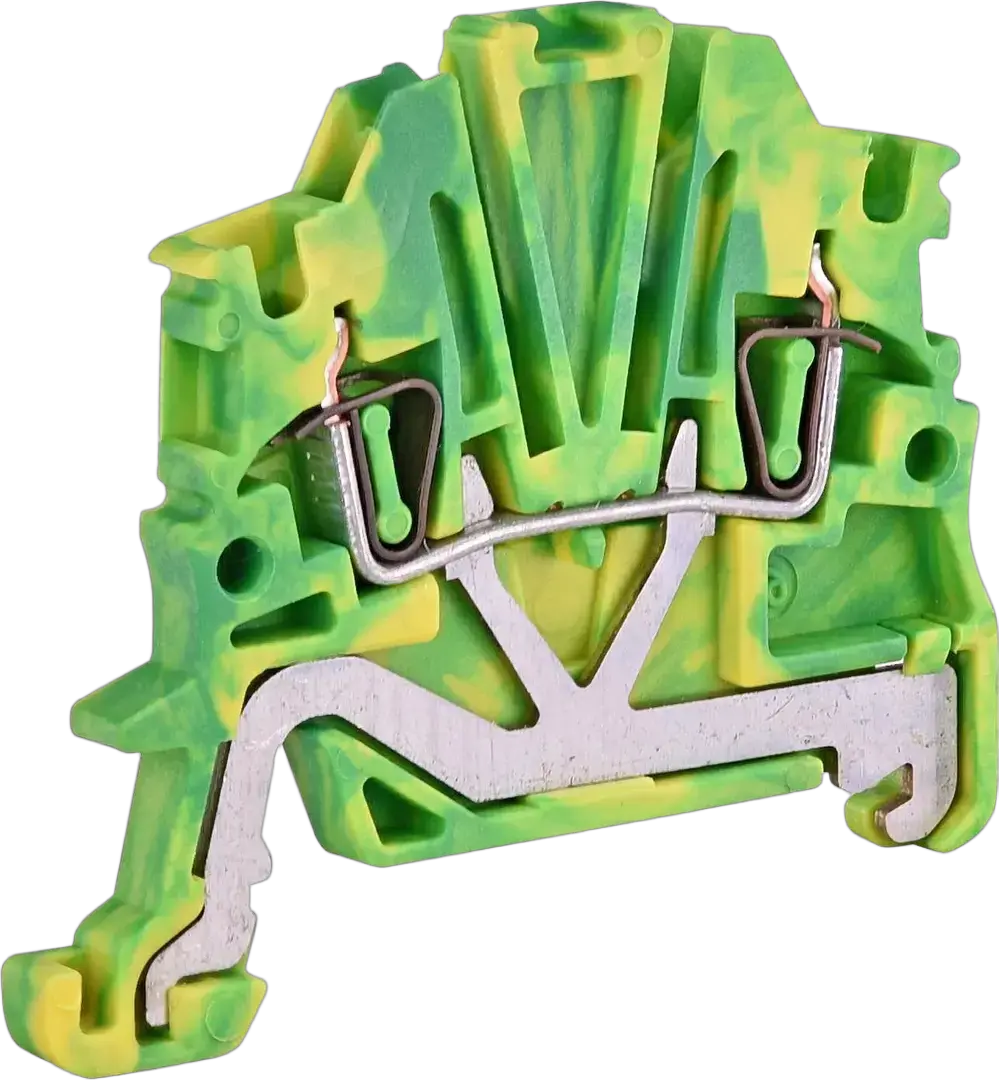

ESP-HTE.1 Erdverbindung

ETI-Code:: 003903190
Katalog Gruppe 1:: ES Federklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Spring Clamp Terminal Blocks
Niveau:: Einfach
Farbe:: Grün, Gelb
Bemessungsquerschnitt:: 1 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Anschließbarer Massivleiterquerschnitt:: 2-25 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895862635
Gewicht: 7 g
Nettobreite: 4,2 mm
Nettohöhe: 49,8 mm
Nettotiefe: 43 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 80 pcs
EAN-Code für die Transportverpackung: 3838895789840
Gewicht der Transportverpackung: 0,6 kg
Höhe der Transportverpackung: 70 mm
Breite der Transportverpackung: 150 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 1,575 dm³
Palettenmenge: 44.800 pcs
Customs tariff: 85369010

Width: 4,2 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 43 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 2,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 2,5 mm²
Connectable conductor cross section multi-wired(Max): 2,5 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 1,5 mm²

ETIM-Klassifizierung – Version 9.0
