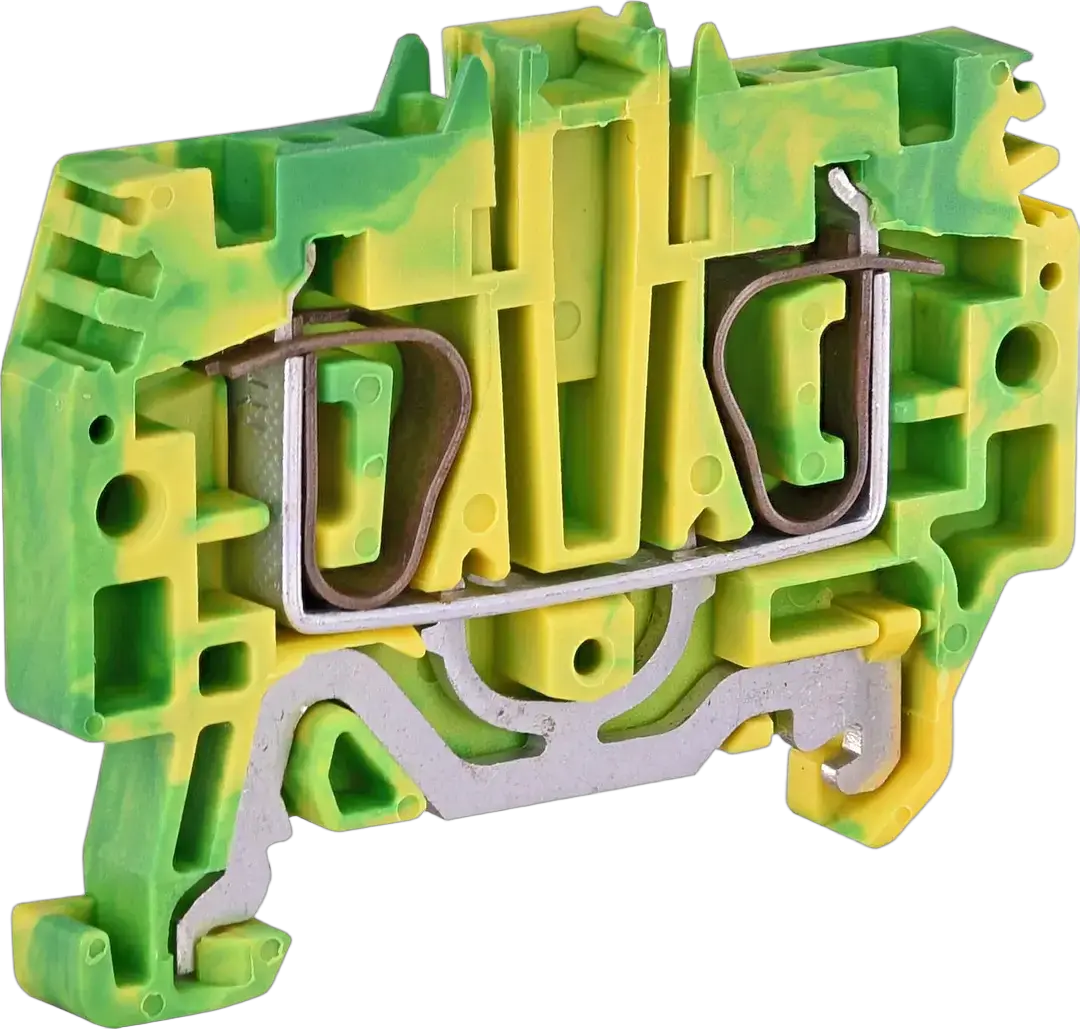

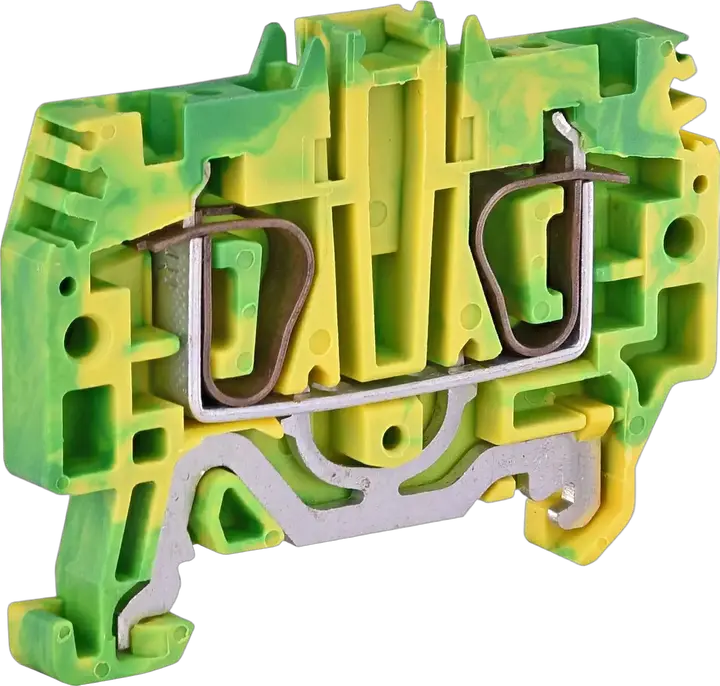

ESP-HTE.4 Erdverbindung

ETI-Code:: 003903192
Katalog Gruppe 1:: ES Federklemmenblöcke
Montagetyp:: TH 35
Typ:: ES Spring Clamp Terminal Blocks
Niveau:: Einfach
Farbe:: Gelb, Grün
Bemessungsquerschnitt:: 4 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Anschließbarer Massivleiterquerschnitt:: 2-6 mm²
Querverbindung:: Yes
Endabschnitt notwendig:: Yes

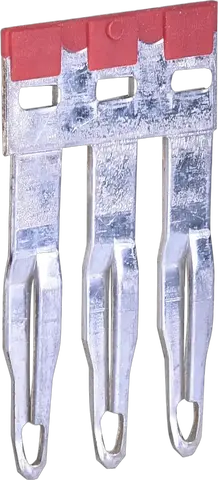

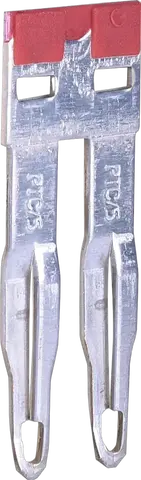

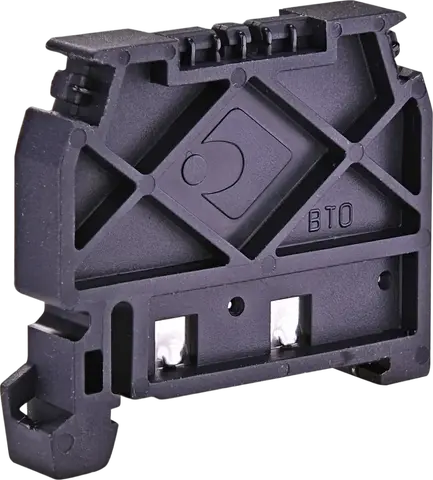

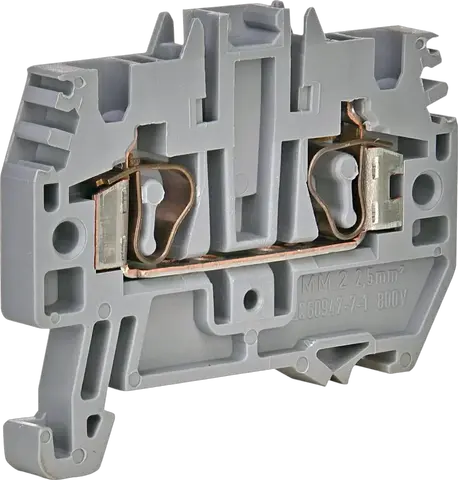

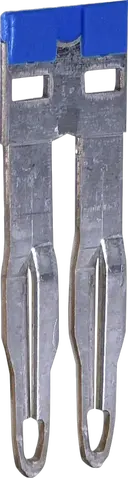

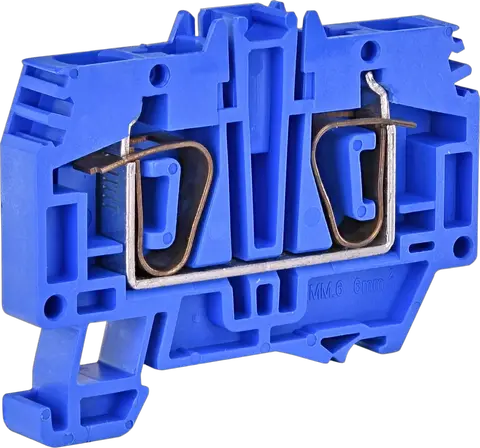

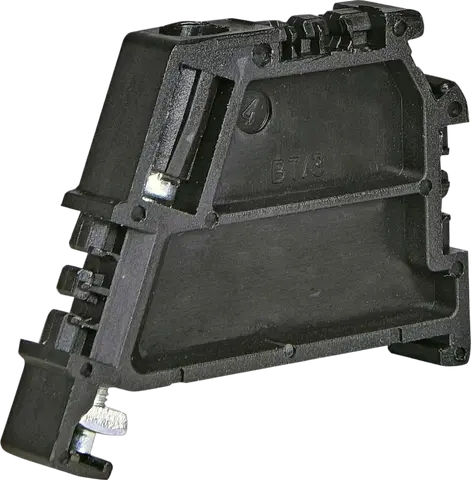

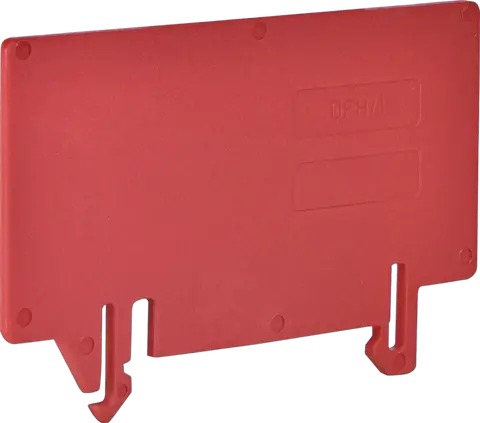

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895862659
Gewicht: 14 g
Nettobreite: 6,2 mm
Nettohöhe: 58 mm
Nettotiefe: 44 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 60 pcs
EAN-Code für die Transportverpackung: 3838895789864
Gewicht der Transportverpackung: 0,88 kg
Höhe der Transportverpackung: 70 mm
Breite der Transportverpackung: 150 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 1,575 dm³
Palettenmenge: 33.600 pcs
Customs tariff: 85369010

Width: 6,2 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Ja
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 45 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

ETIM-Klassifizierung – Version 9.0
