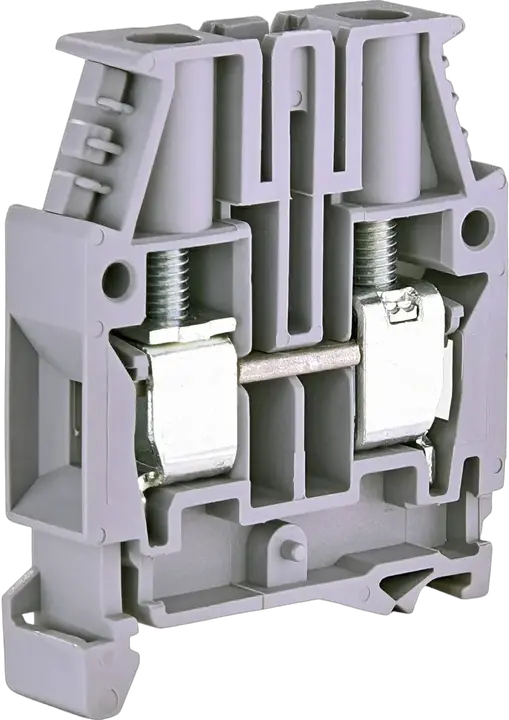

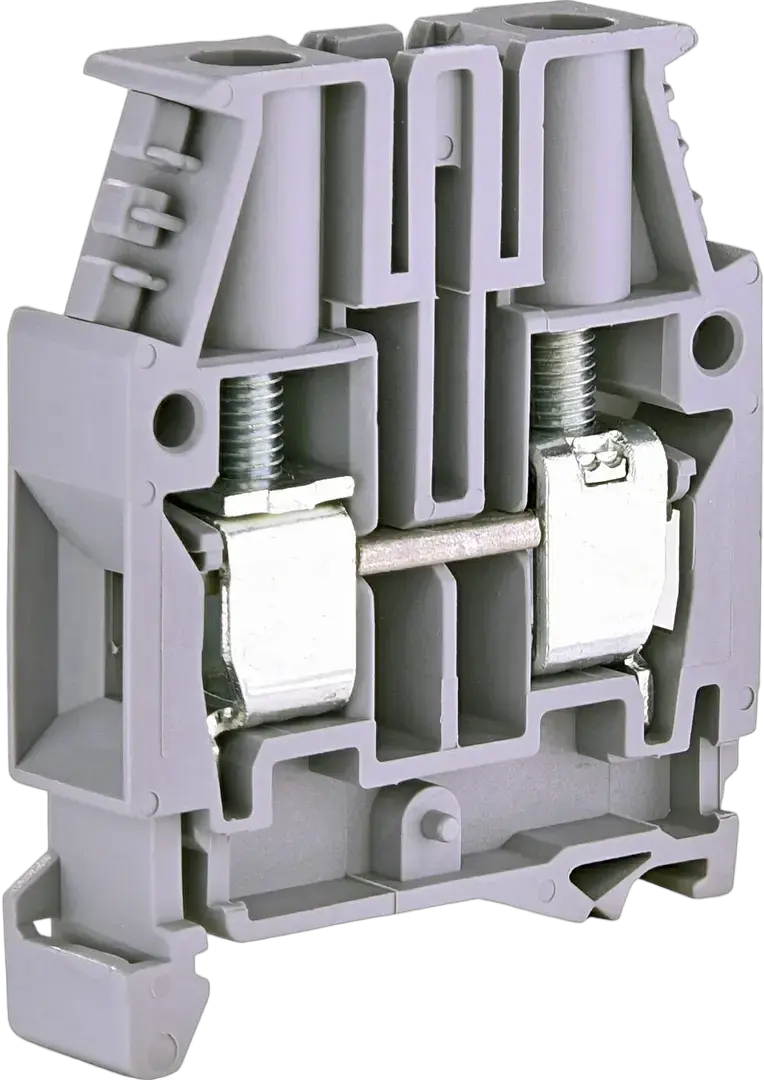

ESC-CBC.10 Reihenklemme

ETI-Code:: 003903003
Bemessungsspannung AC:: 1000 V
Bemessungsspannung DC:: 1000 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 10 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 57 A
Max. Strom mit max. Querschnitt:: 85 A
Anschließbarer Massivleiterquerschnitt:: 1.5-16 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓
Funktion:: Vijačne vrstne sponke
Klemmbereich:: 10 mm²

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895859642
Gewicht: 20,5 g
Nettobreite: 10 mm
Nettohöhe: 42,5 mm
Nettotiefe: 50,5 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 100 pcs
EAN-Code für die Transportverpackung: 3838895787938
Gewicht der Transportverpackung: 2,016 kg
Höhe der Transportverpackung: 50 mm
Breite der Transportverpackung: 300 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 3,15 dm³
Palettenmenge: 24.000 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': ✓
Width: 10 mm
Material insulation body: Thermoplastic
Rated current In: 85 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Internally connected stages: ✓
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Screw connection
Rated voltage: 1.000 V
Colour: Grey
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 16 mm²
Connectable conductor cross section multi-wired(Max): 16 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

ETIM-Klassifizierung – Version 9.0
