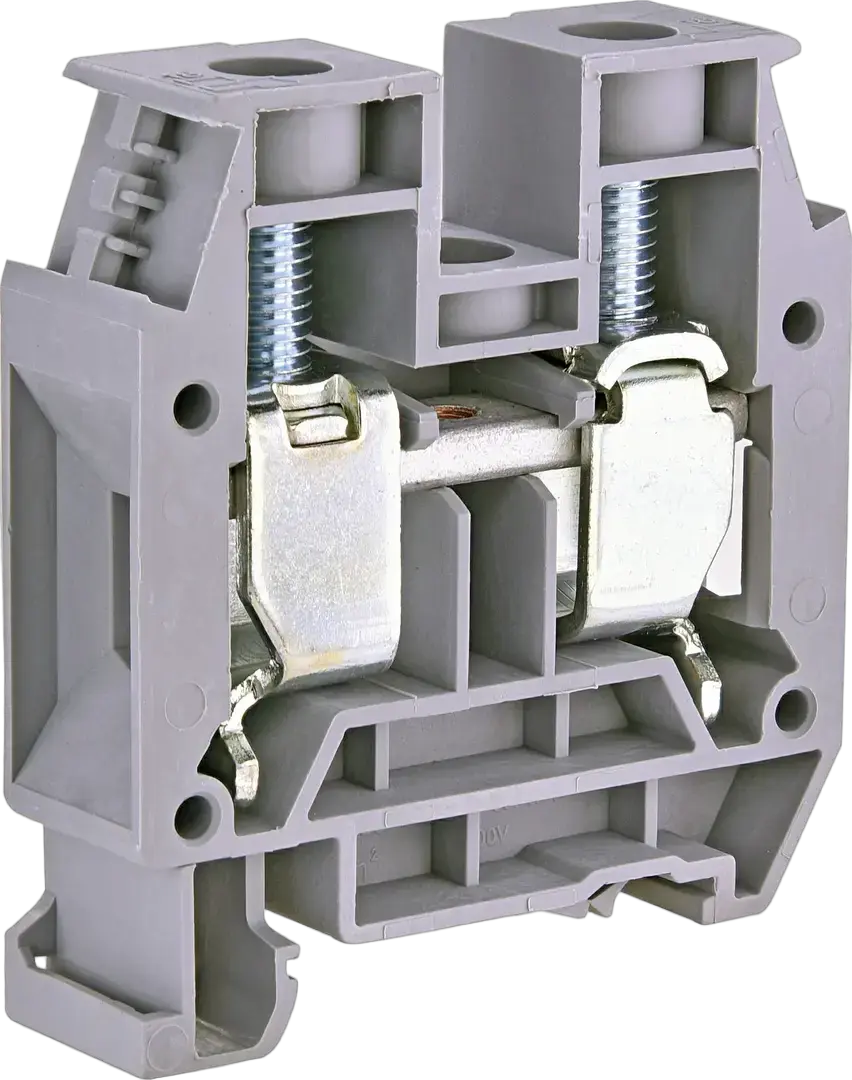

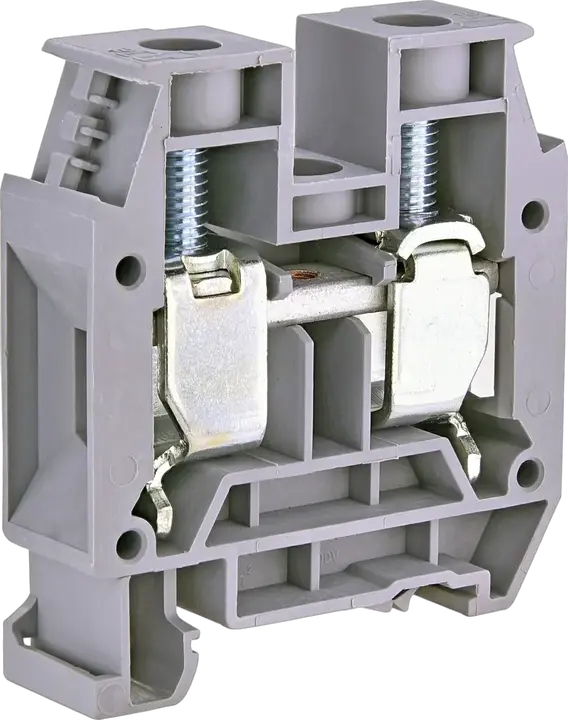

ESC-CBC.35 Reihenklemme

ETI-Code:: 003903005
Bemessungsspannung AC:: 1000 V
Bemessungsspannung DC:: 1000 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 35 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 101 mm²
Max. Strom mit max. Querschnitt:: 160 mm²
Anschließbarer Massivleiterquerschnitt:: 2.5-50 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓

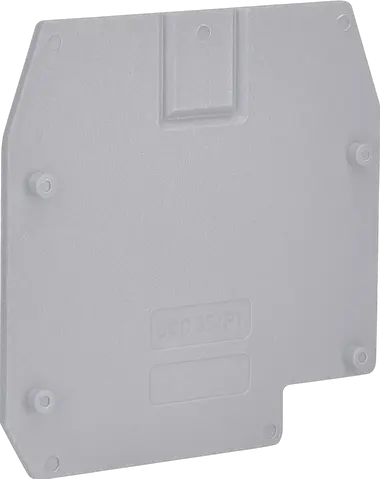

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895859666
Gewicht: 60 g
Nettobreite: 16 mm
Nettohöhe: 56 mm
Nettotiefe: 62 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 50 pcs
EAN-Code für die Transportverpackung: 3838895787952
Gewicht der Transportverpackung: 2,98 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 7.800 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': ✓
Width: 56 mm
Material insulation body: Thermoplastic
Rated current In: 134 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Screw connection
Rated voltage: 1.000 V
Colour: Grey
Height: 63 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 2,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 2,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

ETIM-Klassifizierung – Version 9.0
