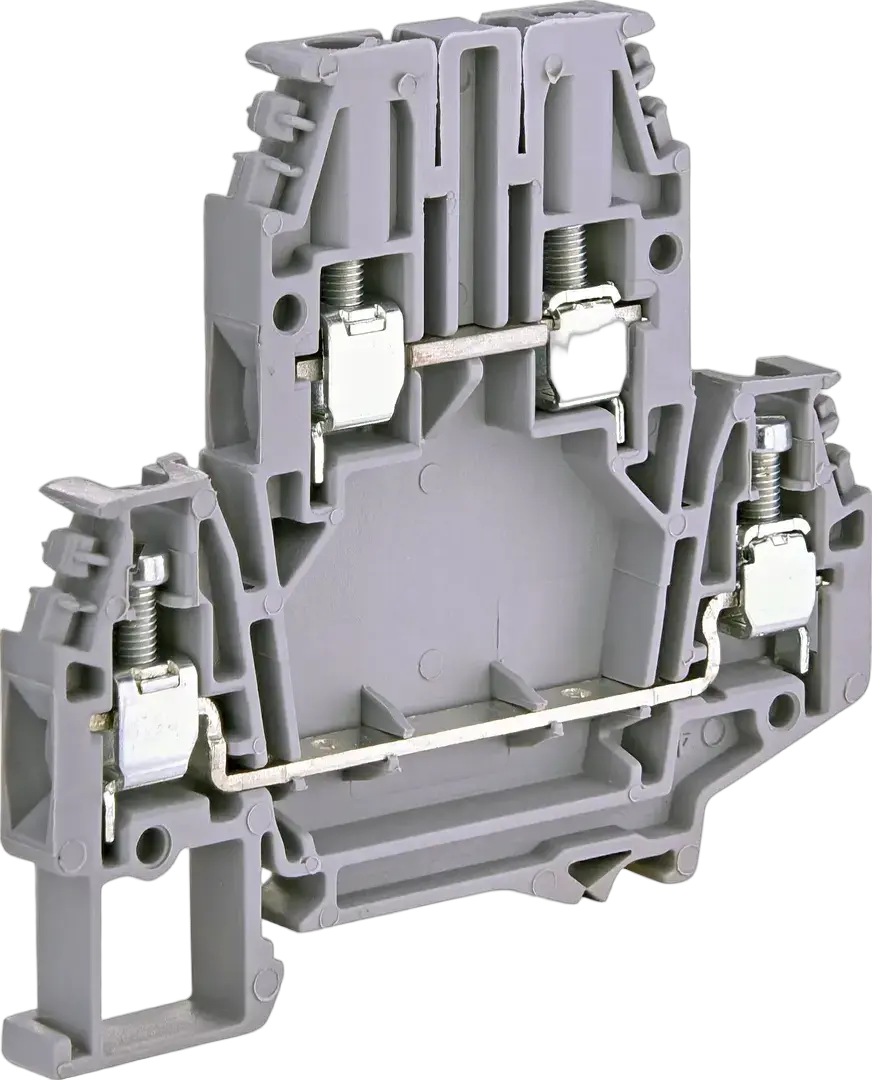

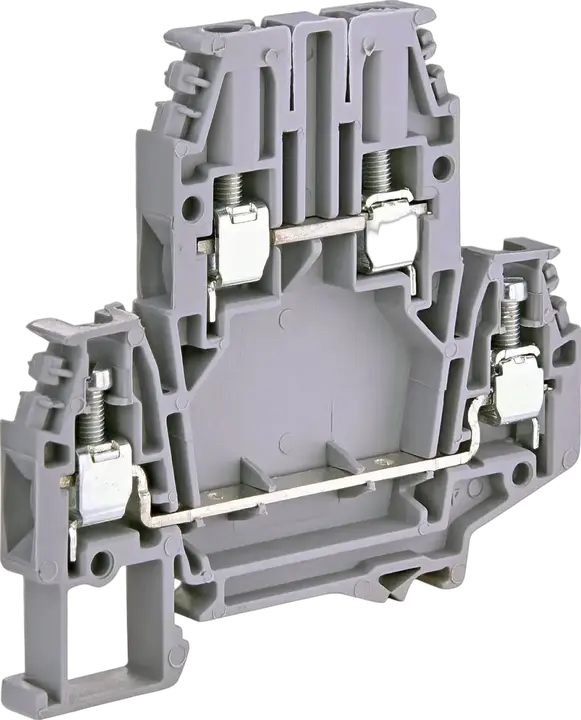

ESC2-DBC.4 Reihenklemme

ETI-Code:: 003903054
Bemessungsspannung AC:: 630 V
Bemessungsspannung DC:: 630 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Niveau:: Doppelt
Farbe:: Grau
Bemessungsquerschnitt:: 4 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Max. Strom mit Nennquerschnitt:: 32 mm²
Anschließbarer Massivleiterquerschnitt:: 0.2-6 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895861010
Gewicht: 20 g
Nettobreite: 6 mm
Nettohöhe: 70 mm
Nettotiefe: 65 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 100 pcs
EAN-Code für die Transportverpackung: 3838895788508
Gewicht der Transportverpackung: 1,935 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 15.600 pcs
Customs tariff: 85369010

Width: 6 mm
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 2
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Screw connection
Rated voltage: 630 V
Colour: Grey
Height: 66 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

ETIM-Klassifizierung – Version 9.0
