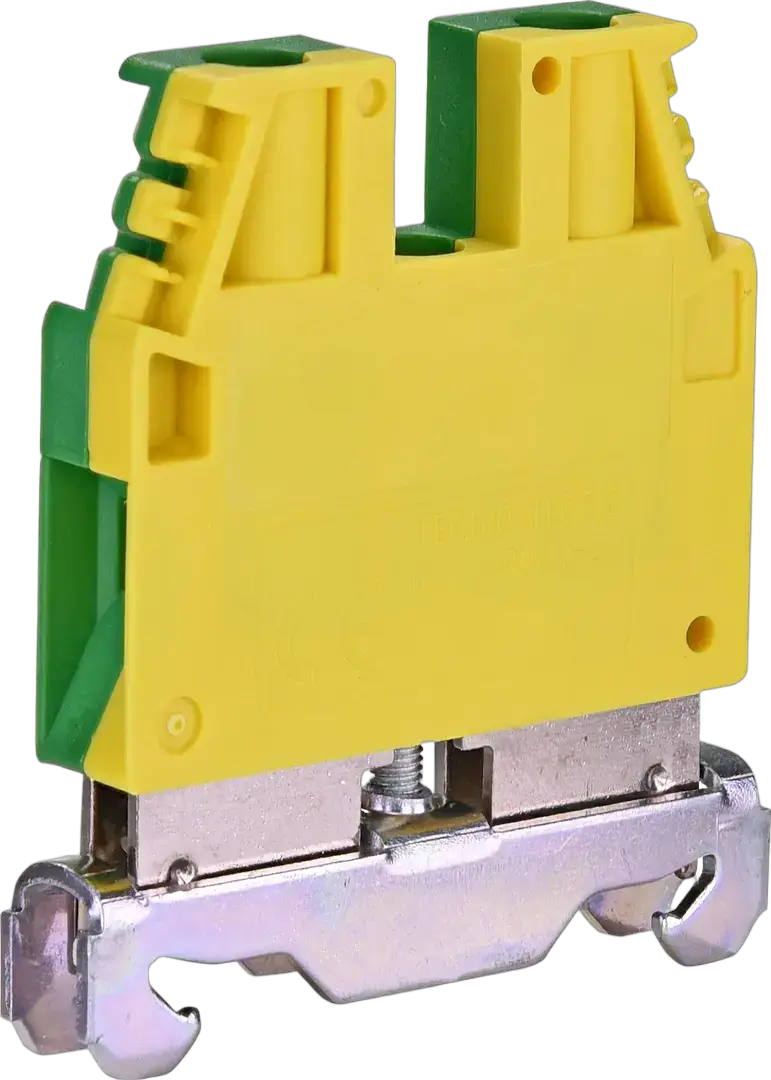

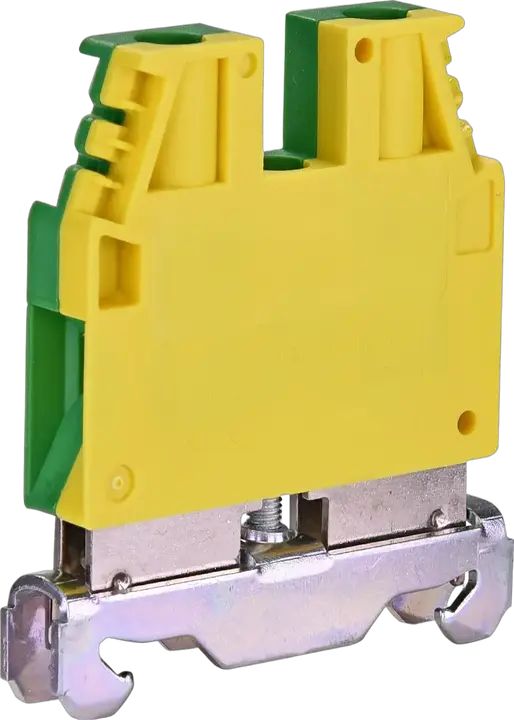

ESC-TEC.6/O Erdverbindung

ETI-Code:: 003903070
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grün, Gelb
Bemessungsquerschnitt:: 6 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Max. Strom mit Nennquerschnitt:: 41 mm²
Anschließbarer Massivleiterquerschnitt:: 5-10 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✗

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895861294
Gewicht: 29,3 g
Nettobreite: 8 mm
Nettohöhe: 47 mm
Nettotiefe: 48,77 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 45 pcs
EAN-Code für die Transportverpackung: 3838895788669
Gewicht der Transportverpackung: 1,409 kg
Höhe der Transportverpackung: 150 mm
Breite der Transportverpackung: 70 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 1,575 dm³
Palettenmenge: 19.125 pcs
Customs tariff: 85369010

Width: 8 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Colour: Green/yellow
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,5 mm²
Connectable conductor cross section multi-wired(Min): 0,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

ETIM-Klassifizierung – Version 9.0
