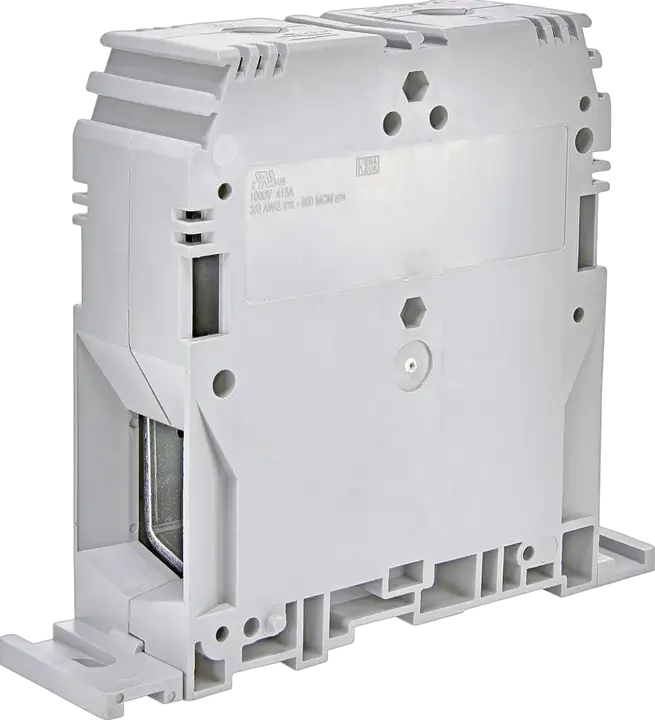

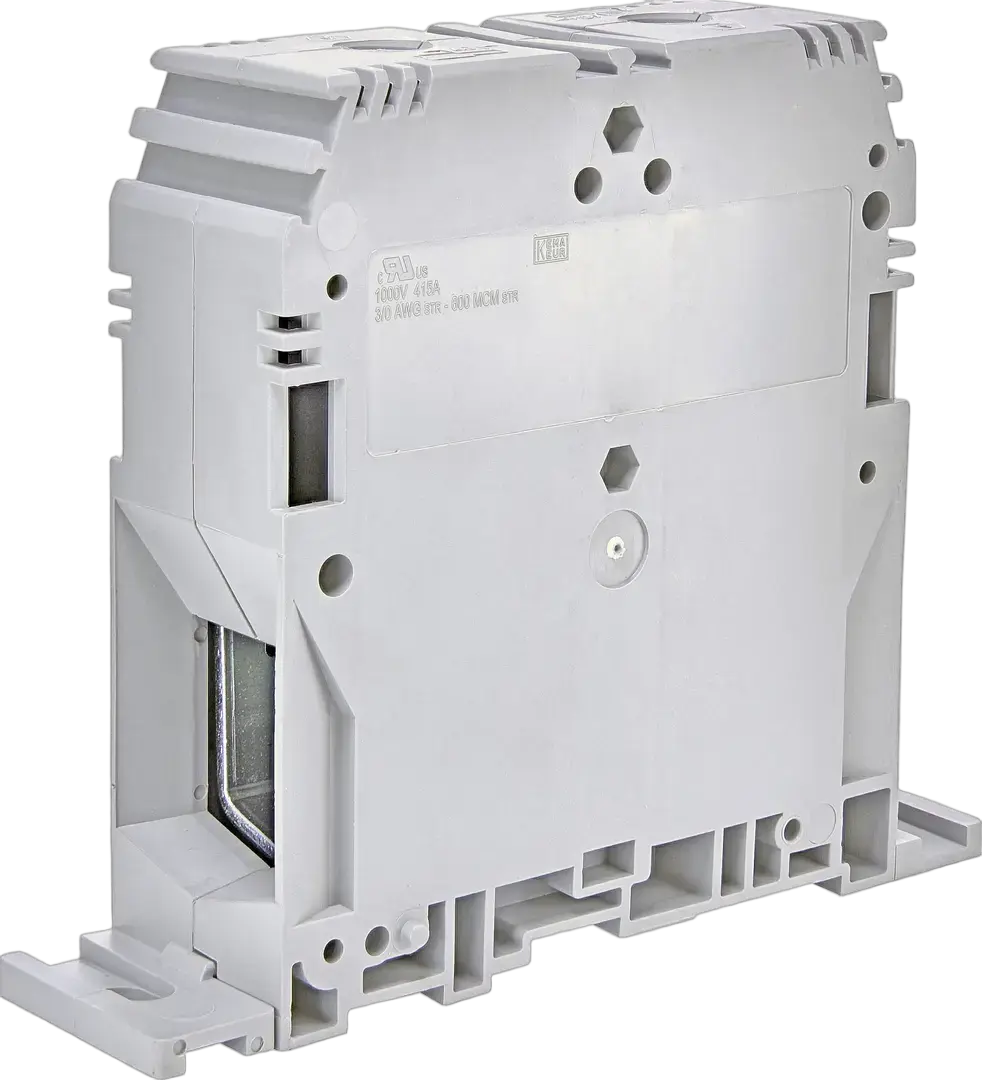

ESC-GPA.240/FIX Reihenklemme

ETI-Code:: 003903214
Bemessungsspannung AC:: 1000 V
Bemessungsspannung DC:: 1000 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: Montage auf Grundplatte
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 240 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 415 mm²
Anschließbarer Massivleiterquerschnitt:: 50-300 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✗

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895860426
Gewicht: 0,555 kg
Nettobreite: 41 mm
Nettohöhe: 134 mm
Nettotiefe: 114,85 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 4 pcs
EAN-Code für die Transportverpackung: 3838895830634
Gewicht der Transportverpackung: 2,144 kg
Höhe der Transportverpackung: 115 mm
Breite der Transportverpackung: 245 mm
Tiefe der Transportverpackung: 155 mm
Volumen der Transportverpackung: 4,226 dm³
Palettenmenge: 672 pcs
Customs tariff: 85369010

Width: 37 mm
Material insulation body: Thermoplastic
Rated current In: 415 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Rated voltage: 1.000 V
Colour: Grey
Height: 115 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 50 mm²
Connectable conductor cross section multi-wired(Min): 95 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 95 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 95 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 300 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 240 mm²
Connectable conductor cross section multi-wired(Max): 240 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 240 mm²

ETIM-Klassifizierung – Version 9.0
