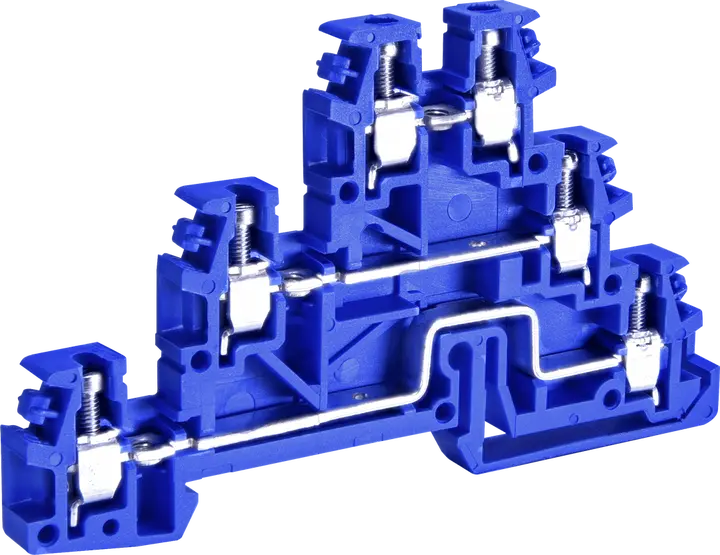

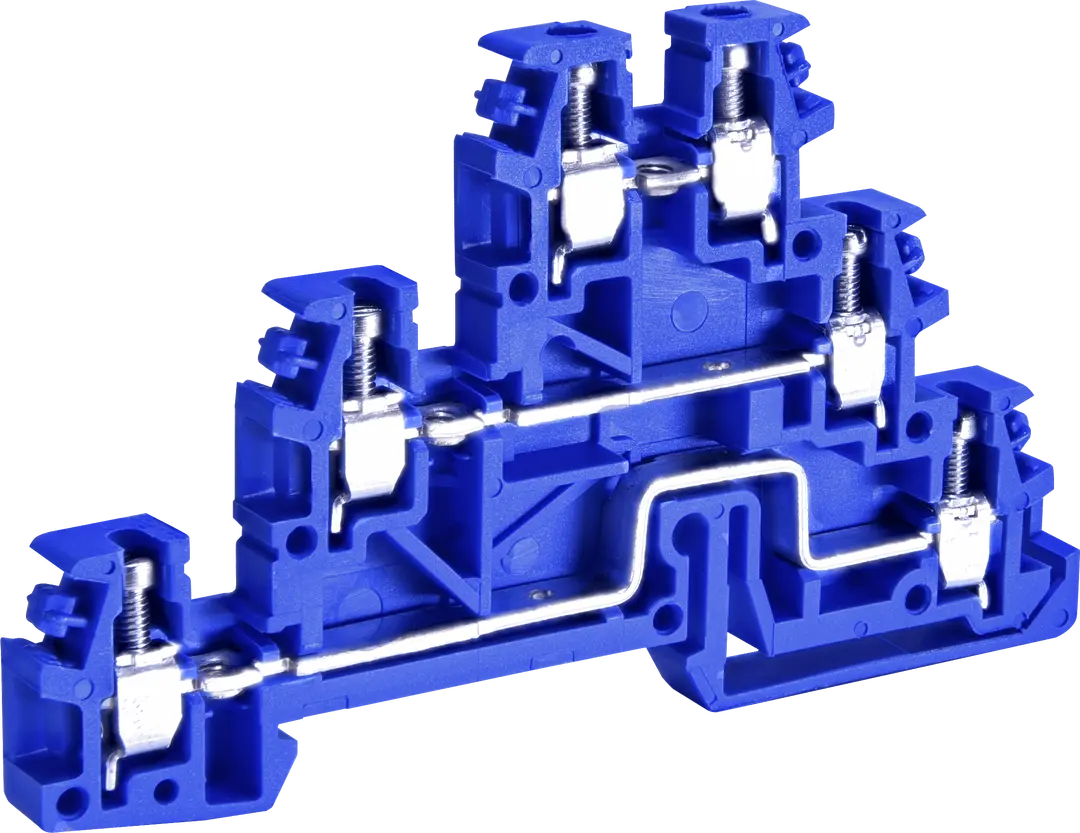

ESC-TLD2B Neutral-Klemme

ETI-Code:: 003903249
Bemessungsspannung AC:: 250 V
Bemessungsspannung DC:: 250 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Niveau:: Dreifach
Farbe:: Grau
Bemessungsquerschnitt:: 2.5 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 4 kV
Max. Strom mit Nennquerschnitt:: 24 mm²
Anschließbarer Massivleiterquerschnitt:: 2-4 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895862918
Gewicht: 0,017 kg
Nettobreite: 6,2 mm
Nettohöhe: 85,2 mm
Nettotiefe: 50,5 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 125 pcs
EAN-Code für die Transportverpackung: 3838895843504
Gewicht der Transportverpackung: 0,041 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 19.500 pcs
Customs tariff: 85369010

Width: 85 mm
Material insulation body: Thermoplastic
Rated current In: 24 A
Mounting method: DIN rail (top hat rail) 35 mm
Type of electrical connection 1: Screw connection
Closing plate required: ✓
Type of electrical connection 2: Screw connection
Rated voltage: 250 V
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 2,5 mm²

ETIM-Klassifizierung – Version 9.0
