002560003

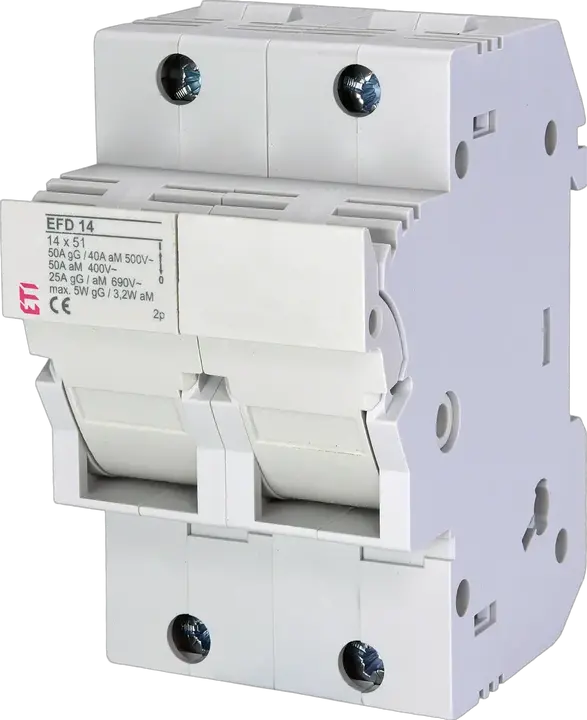

EFD 14 2p Sicherungstrennschalter
- ETI-Code:
- 002560003
- Zur Verwendung mit :
- CH fuse-links
- Produktgruppe:
- LV-fuse-switch disconnector
- Katalog Gruppe 1:
- LV-Sicherungslasttrennschalter
- Überspannungskategorie:
- III
- Typ:
- EFD
- Größe:
- 14x51
- Montagetyp:
- DIN-Schiene
- Anzahl der Pole:
- 2
- Bemessungsspannung AC:
- 690 V
- Gebrauchskategorie:
- AC-22B
- Bemessungsstrom:
- 50 A
- Umgebungstemperatur (°C):
- -5/40 °C
- Max. zulässige Verlustleistung pro Schmelzsicherungseinsatz:
- 5 W
- Standard:
- IEC60947-1, IEC60947-3
- Anwendung:
- Residential and industrial installation
- IP-Schutzart:
- IP20
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895745006
- Gewicht
- 206 g
- Nettobreite
- 54 mm
- Nettohöhe
- 94 mm
- Nettotiefe
- 75,84 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 6 pcs
- EAN-Code für die Basisverpackung
- 3838895701187
- Gewicht der Basisverpackung
- 1,302 kg
- Höhe der Basisverpackung
- 0,083 m
- Breite der Basisverpackung
- 0,097 m
- Tiefe der Basisverpackung
- 0,327 m
- Volumen der Basisverpackung
- 0,003 m³
Transportverpackung
- Menge der Transportverpackung
- 48 pcs
- EAN-Code für die Transportverpackung
- 3838895701194
- Gewicht der Transportverpackung
- 10,968 kg
- Höhe der Transportverpackung
- 0,215 m
- Breite der Transportverpackung
- 0,368 m
- Tiefe der Transportverpackung
- 0,368 m
- Volumen der Transportverpackung
- 0,029 m³
- Palettenmenge
- 1.152 pcs
- Customs tariff
- 85389099
7 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 14x51 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 2
- Width in number of modular spacings
- 3
ETIM-Klassifizierung – Version 9.0
